Каталог запасных частей к технике: KRONE BIG-M-I. Work hydraulics levell.-mechan.with ram

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17

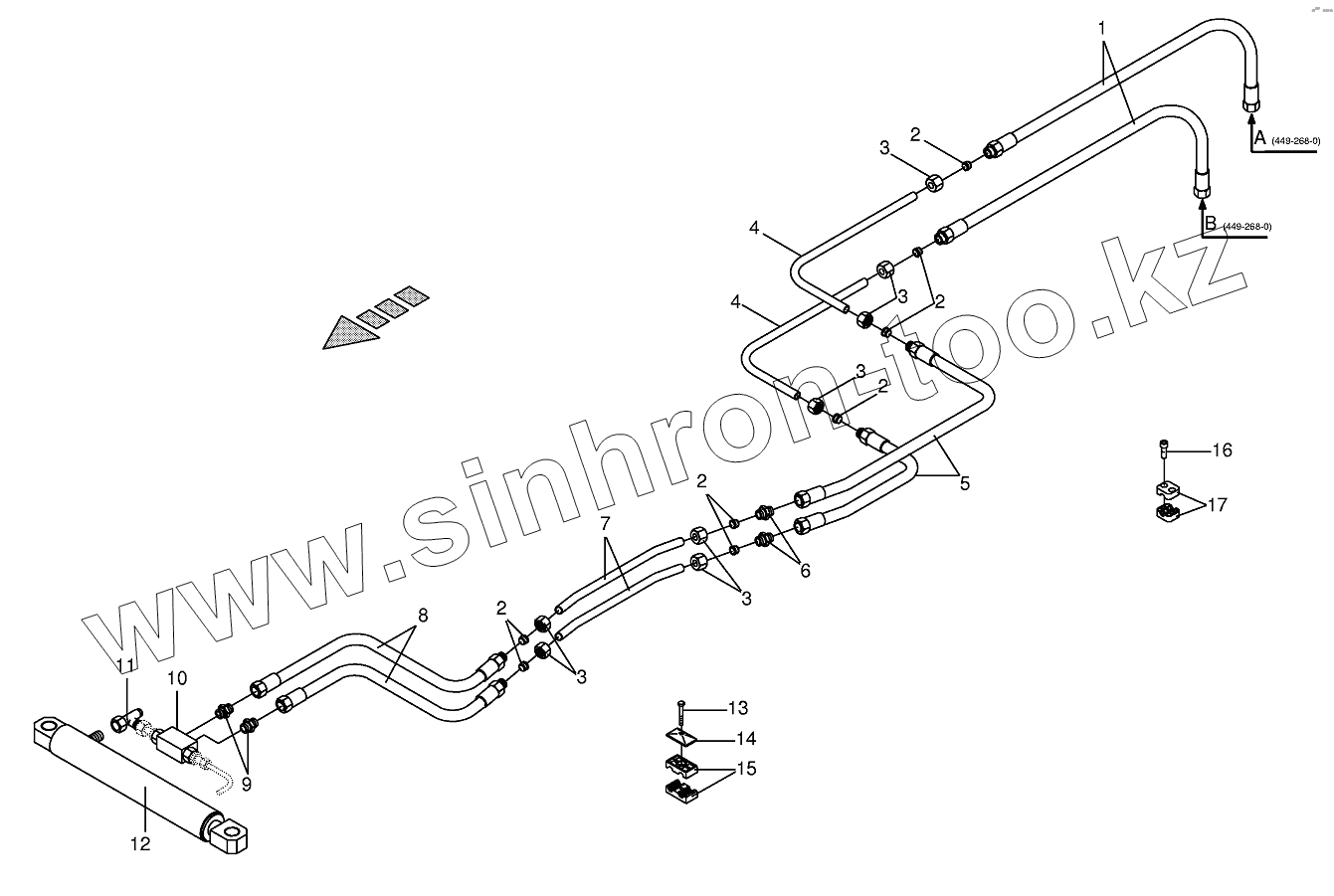

Позиция на иллюстрации Заводской номер детали Название детали
009193760 009193760 Collar nut
009118020 009118020 Snap ring
009214480 009214480 Sealing set
1 009210020 High pressure hose line
2 009210461 Cutting ring
3 009212060 Nozzle disc cap
4 002307530 Hydraulic line
5 009210010 High pressure hose line
6 009210541 Connector
7 002307560 Hydraulic line
8 009210020 High pressure hose line
9 009196300 Male connector
10 009208900 Double lock-up valve unit
11 009212340 Adjustable restrictor
12 009213261 Hydraulic cylinder
13 009006170 Hex head bolt
14 009251340 Cover plate
15 009251050 Tube clamp-2 halves
16 009030450 Allen screw
17 009251071 Tube clamp-2 halves
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
