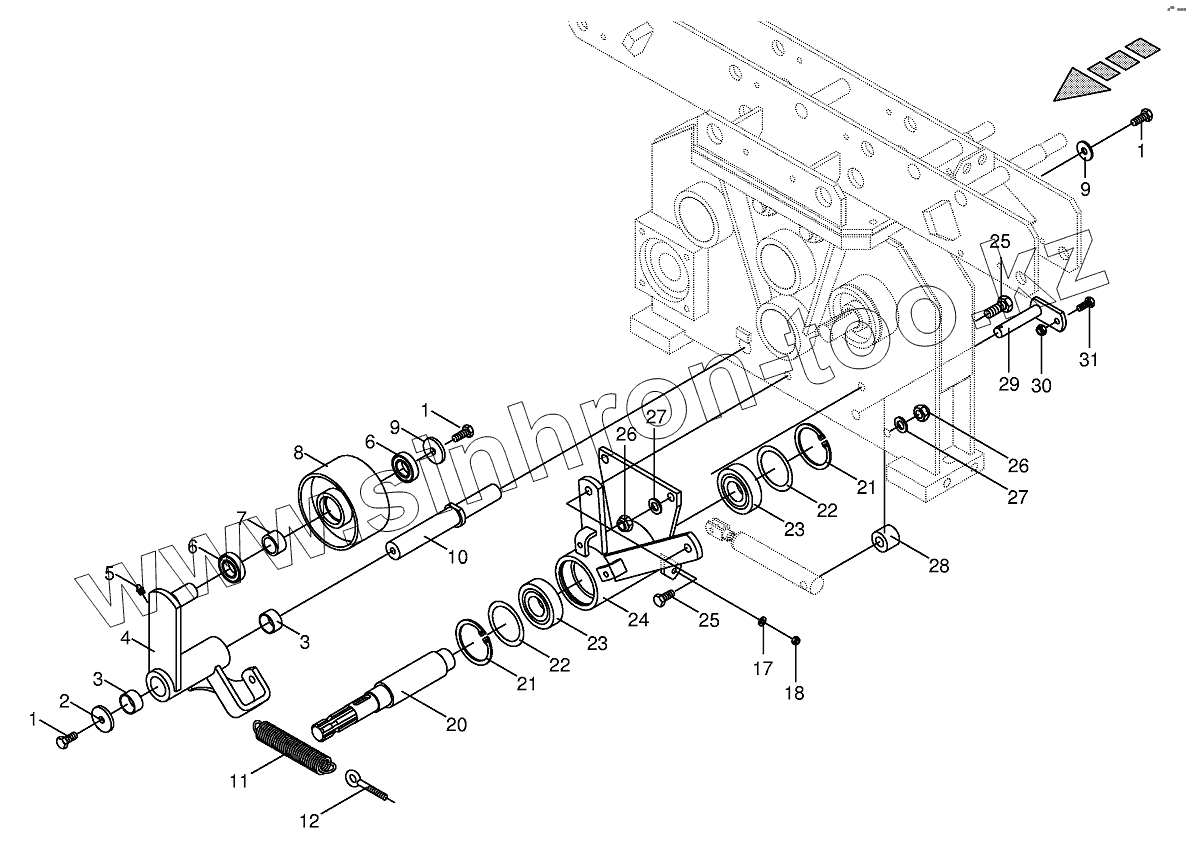

Каталог запасных частей к технике: KRONE BIG-M-I. Tens. device on central gearbox front

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

6

6

7

8

9

9

10

11

12

17

18

20

21

21

22

22

23

23

24

25

25

26

26

27

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006560		Hex head bolt
2	009106420		Washer
3	009349300		Bearing bush
4	002298782		Tension lever-incl. bushing
5	009191060		Grease niple
6	009305361		Grooved ball bearing
7	002307950		Bushing
8	002308650		Jockey pulley
9	009106090		Washer
10	002298830		Bearing bolt
11	002500674		Tension spring
12	009183090		Eye screw
17	009104130		Washer
18	009087060		Locknut
20	002306061		Shaft
21	009116800		Circlip
22	009109720		Shim ring
23	009305680		Grooved ball bearing
24	002306002		Bearing tube
25	009006760		Hex head bolt
26	009087161		Locknut
27	009103031		Washer
28	001517070		Spacer bushing
29	002298070		Pin
30	009087580		Locknut
31	009006370		Hex head bolt
