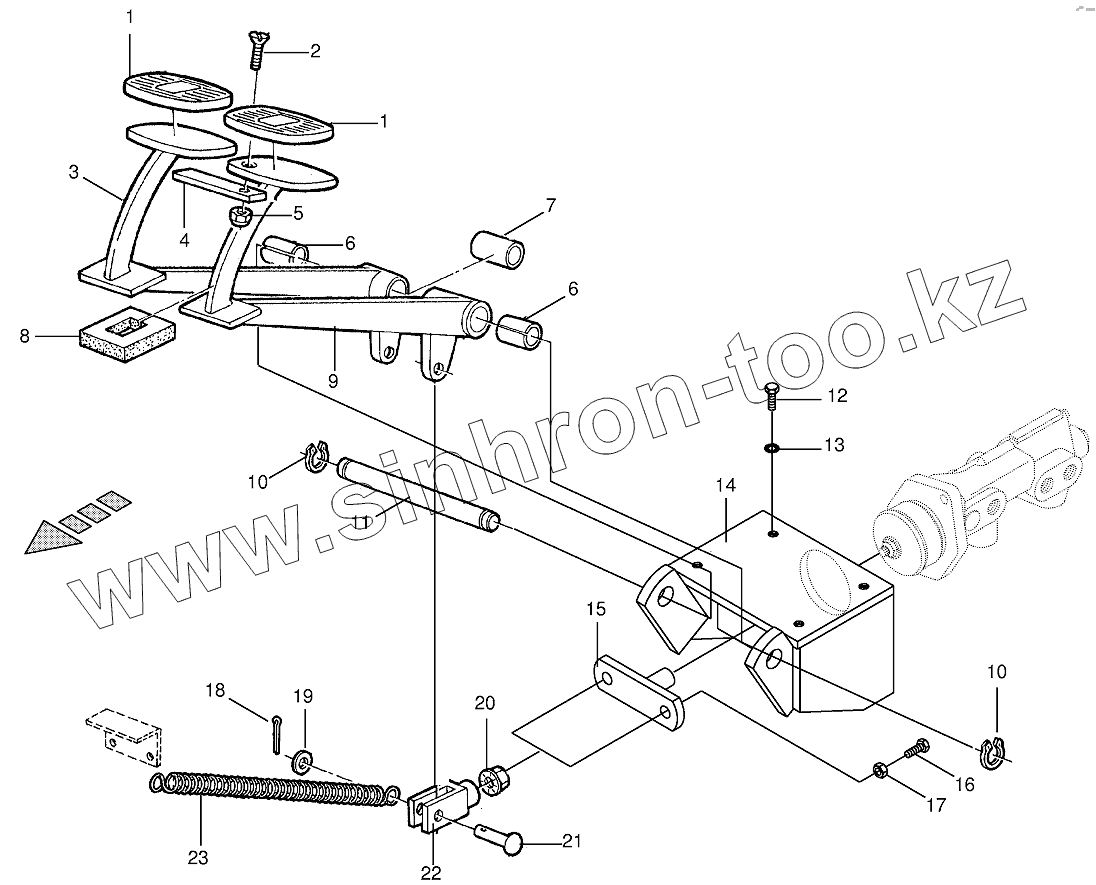

Каталог запасных частей к технике: KRONE BIG-M-I. Pedals and bracket (foot brakes)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 002200820 Pedal guard
2 009043730 Bolt
3 002200840 Pedal-right
4 002200830 Pedal splice plate
5 009087041 Locknut
6 002200810 Clamping bushing
7 002200800 Bushing
8 002200850 Plating
9 002200790 Pedal-left
11 002200750 Shaft
12 009006120 Hex head bolt
13 009099081 Detent edged washer
14 002294130 Brake console
15 002294200 Brake operating
16 009006390 Hex head bolt
17 009082120 Hex nut
18 009120461 Cotter pin
19 009104140 Washer
20 009085000 Hex nut-low form
21 002200770 Pin
22 009271070 Clevis
23 002200780 Tension spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
