Каталог запасных частей к технике: KRONE BIG-M-I. Mounting parts number of mover units

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

8

9

10

10

10

11

12

13

14

14

15

15

15

17

18

19

20

21

22

23

24

25

26

26

27

28

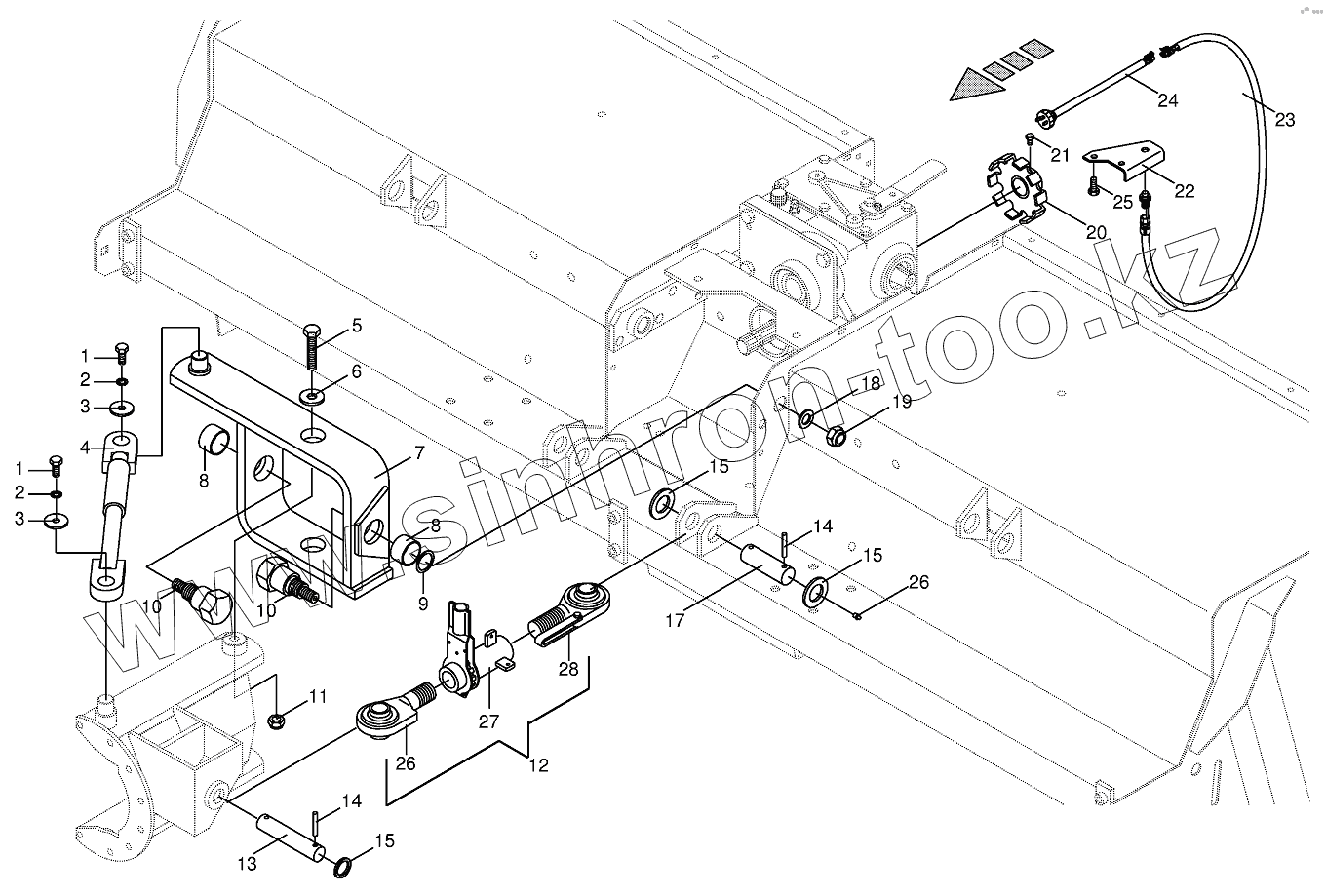

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006560		Hex head bolt
2	009099101		Detent edged washer
3	009106431		Washer
4	002298101		Upper link
5	009003450		Hex head bolt
6	002603270		Washer
7	002306380		Cardan shackle-incl. bushing
8	009349310		Bearing bush
9	009111340		Shim ring
10	002292560		Bearing bolt-CV
10	002302280		Bearing bolt-CRI
11	009087161		Locknut
12	002298010		Upper link
13	002503983		Pin
14	009126752		Roll pin
15	009105141		Washer
17	002291860		Pin
18	009105122		Washer
19	009087210		Locknut
20	002300250		Timing disc
21	009006120		Hex head bolt
22	002300220		Sensor support
23	003021643		Namursensor
24	003022143		Connection cable
25	009006360		Hex head bolt
26	009232320		Hinged spindle
27	009232300		Upper link
28	009232310		Hinged spindle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
