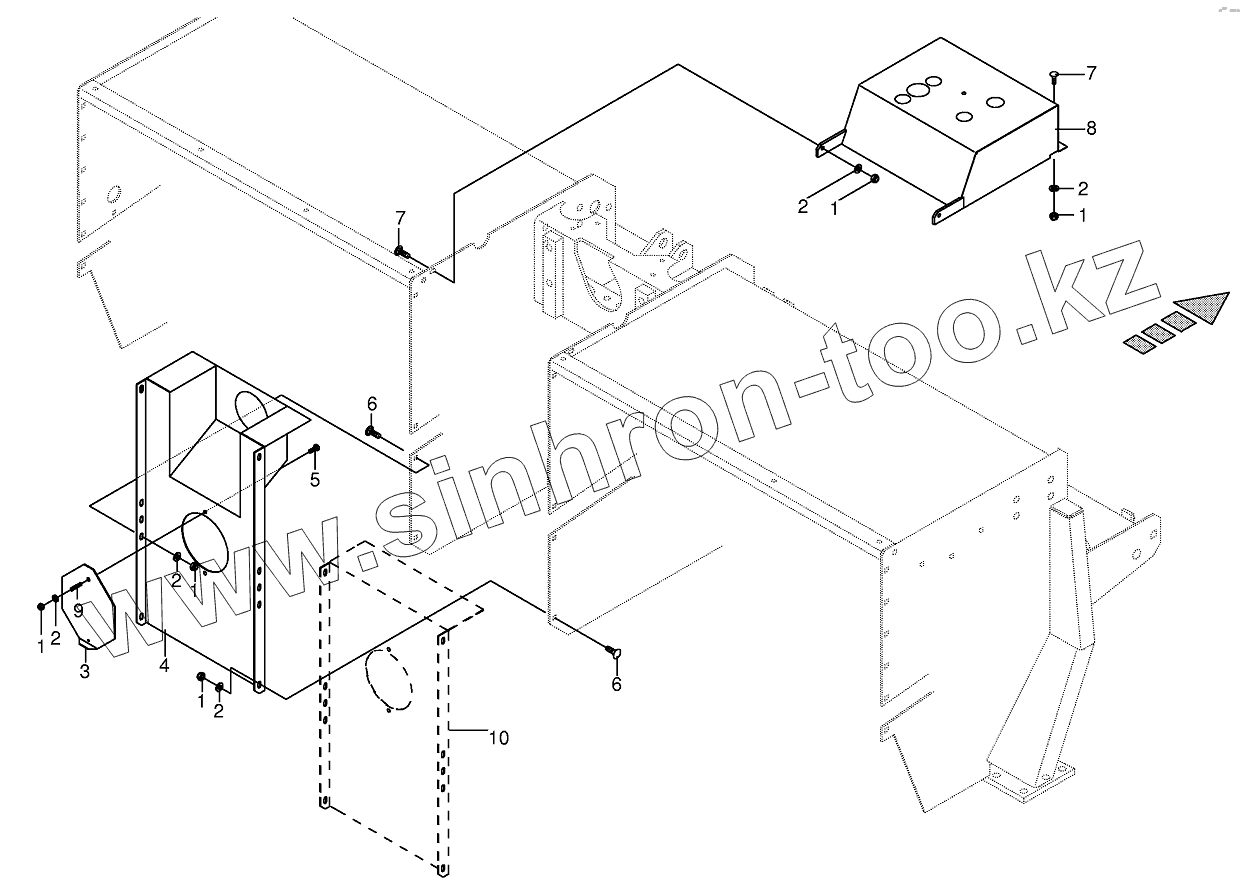

Каталог запасных частей к технике: KRONE BIG-M-I. Guards gearbox (front) (CV) 398350 - 440099

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
2
3
4
5
6
6
7
7
8
10
Позиция на иллюстрации Заводской номер детали Название детали
1 009087060 Locknut
2 009104130 Washer
3 002299480 Flap
4 002300150 Cover-front CV
5 009006120 Hex head bolt
6 009047312 Coach bolt
7 009047300 Coach bolt
8 002299450 Guard plate
10 002299470 Cover-back CV
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
