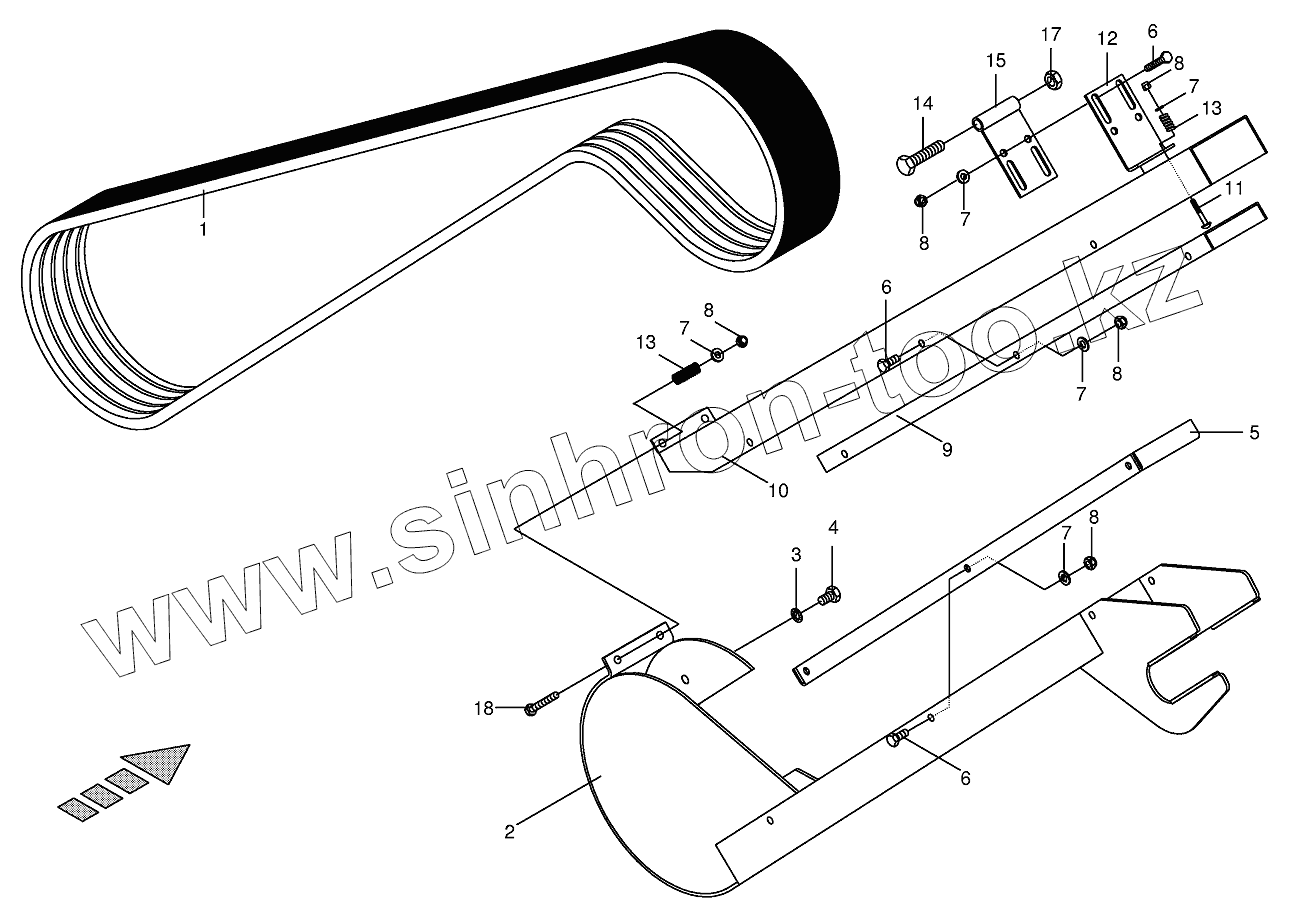

Каталог запасных частей к технике: KRONE BIG-M-I. Belt gurd located on the lh side

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

7

7

7

7

8

8

8

8

8

9

10

11

12

13

13

14

15

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009215140		Power band
2	002298560		Belt drive guard
3	009099091		Detent edged washer
4	009006320		Hex head bolt
5	002298650		Guard for belt rocker arm
6	009006140		Hex head bolt
7	009104130		Washer
8	009087060		Locknut
9	002298670		Guard for belt rocker arm
10	002298660		Guard for belt rocker arm
11	009052351		Coach bolt
12	002298680		Angle-left
13	00520531		Pressure spring
14	009014550		Hex head bolt
15	002298690		Support
17	009085150		Hex nut-low form
18	009014211		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
