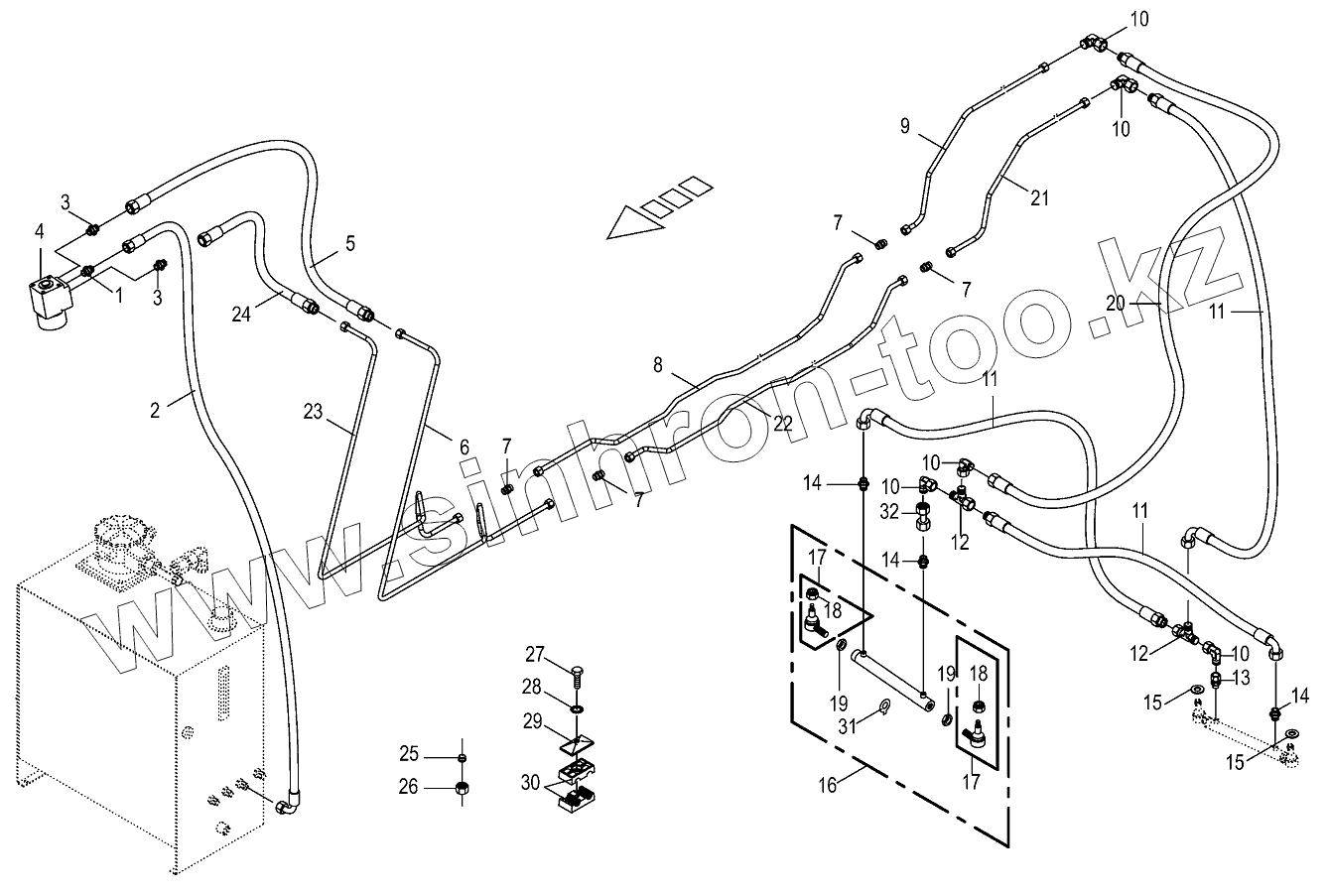

Каталог запасных частей к технике: KRONE BIG-M-420. Working hydr.-hydr.line (steering)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
7
7
7
8
9
10
10
10
10
10
11
11
11
12
12
13
14
14
14
15
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
270056700 270056700 Sealing set
1 009210622 Male connector
2 270062850 High pressure hose line
3 009196021 Male connector
4 270083840 Steering valve
5 009210020 High pressure hose line
6 200169350 Hyd. line
7 009210541 Connector
8 200169360 Hyd. line
9 200169370 Hyd. line
10 009210671 Angle lug
11 009210031 High pressure hose line
12 009210791 Adjustable L connection
13 009210931 Male connector
14 009209011 Male connector
15 009105141 Washer
16 270054041 Hyd. cylinder
17 270054910 Ball joint
18 009089270 Castellated nut
19 900012860 Hex nut-low form
20 009209650 High pressure hose line
21 200169400 Hyd. line
22 200169390 Hyd. line
23 200169380 Hyd. line
24 009210020 High pressure hose line
25 009210460 Cutting ring
26 009212060 Nozzle disc cap
27 009016131 Hex head bolt
27 009014250 Hex head bolt
28 009099081 Detent edged washer
29 009251340 Cover plate
30 009251050 Tube clamp-2 halves
31 270132410 Safety plate
32 002307430 Double nipple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
