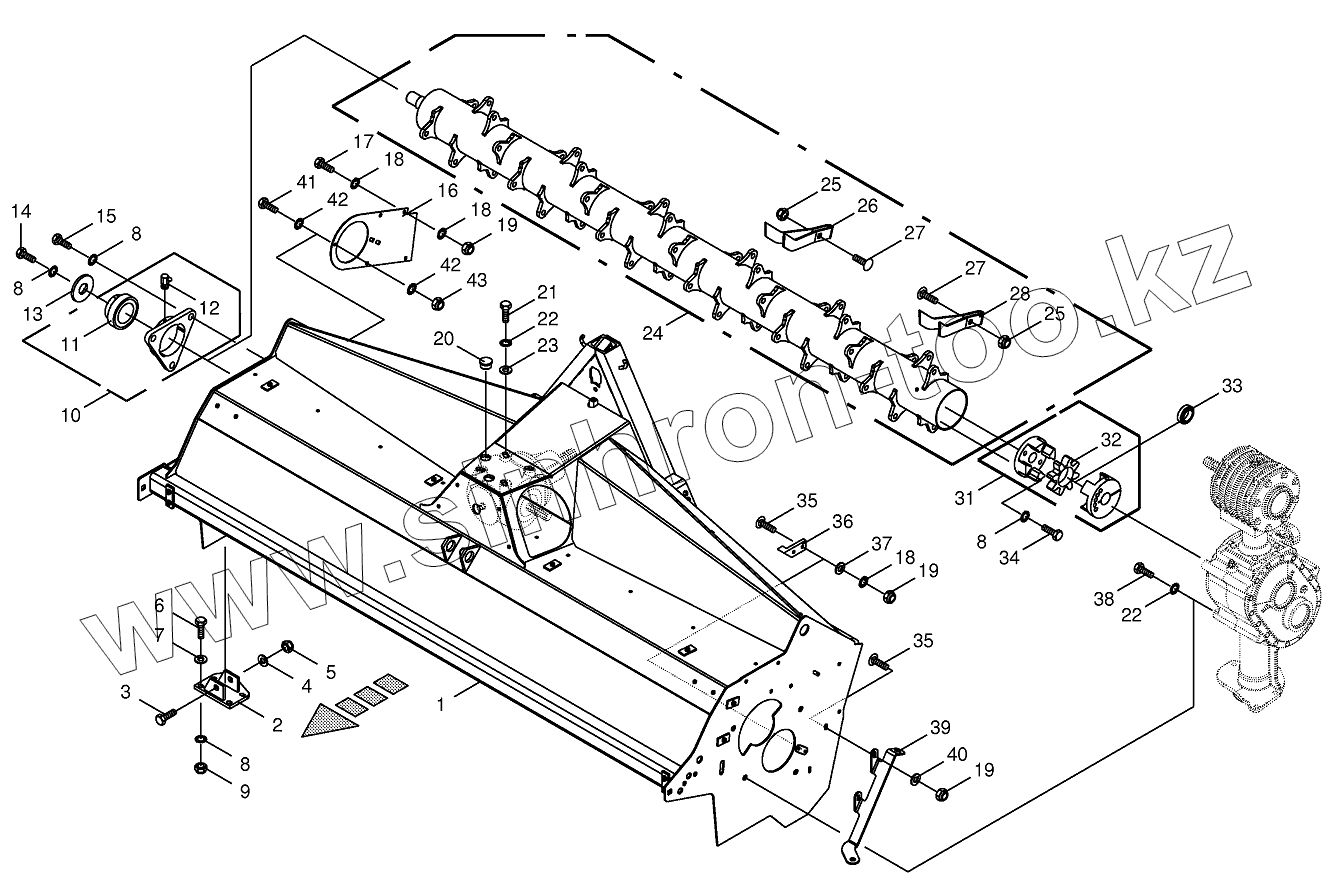

Каталог запасных частей к технике: KRONE BIG-M-420. Tine conditioner housing/tine conditiner-front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
22
22
23
24
24
25
25
26
27
27
28
31
32
33
34
35
35
36
37
38
39
40
41
42
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 200144443 Conditioner housing
2 200375210 Plate f. cutter bar
3 009012143 Hex head bolt
4 009105122 Washer
5 009087210 Locknut
6 009002260 Hex head bolt
6 009002750 Hex head bolt
7 009105061 Washer
8 009099101 Detent edged washer
9 009087010 Locknut
10 009340480 Flange bearing-incl. bearing, grease nipple
11 009346180 Grooved ball bearing
12 009191070 Grease niple
13 009106420 Washer
14 009006570 Hex head bolt
15 009006580 Hex head bolt
16 200145330 Plate-right
17 009006360 Hex head bolt
18 009099091 Detent edged washer
19 009087580 Locknut
20 009250080 Sealing plug
21 009006750 Hex head bolt
22 009099121 Detent edged washer
23 009103620 Washer
24 200337132 Conditioner auger EC 3201 CV assembl.
25 009087190 Locknut
26 200365650 Tine
27 900015190 Coach bolt
28 200350360 Tine-short
31 270017940 Rotex-clutch
32 009402181 Rotex plastic part
33 900001390 Radial bearing
34 009006560 Hex head bolt
35 009048501 Coach bolt
36 200134911 Stripper
36 200134921 Stripper
37 900001210 Washer
38 009014820 Hex head bolt
39 200150861 Reinforcement tedder lh
40 009103530 Washer
41 009006160 Hex head bolt
42 009099081 Detent edged washer
43 009087060 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
