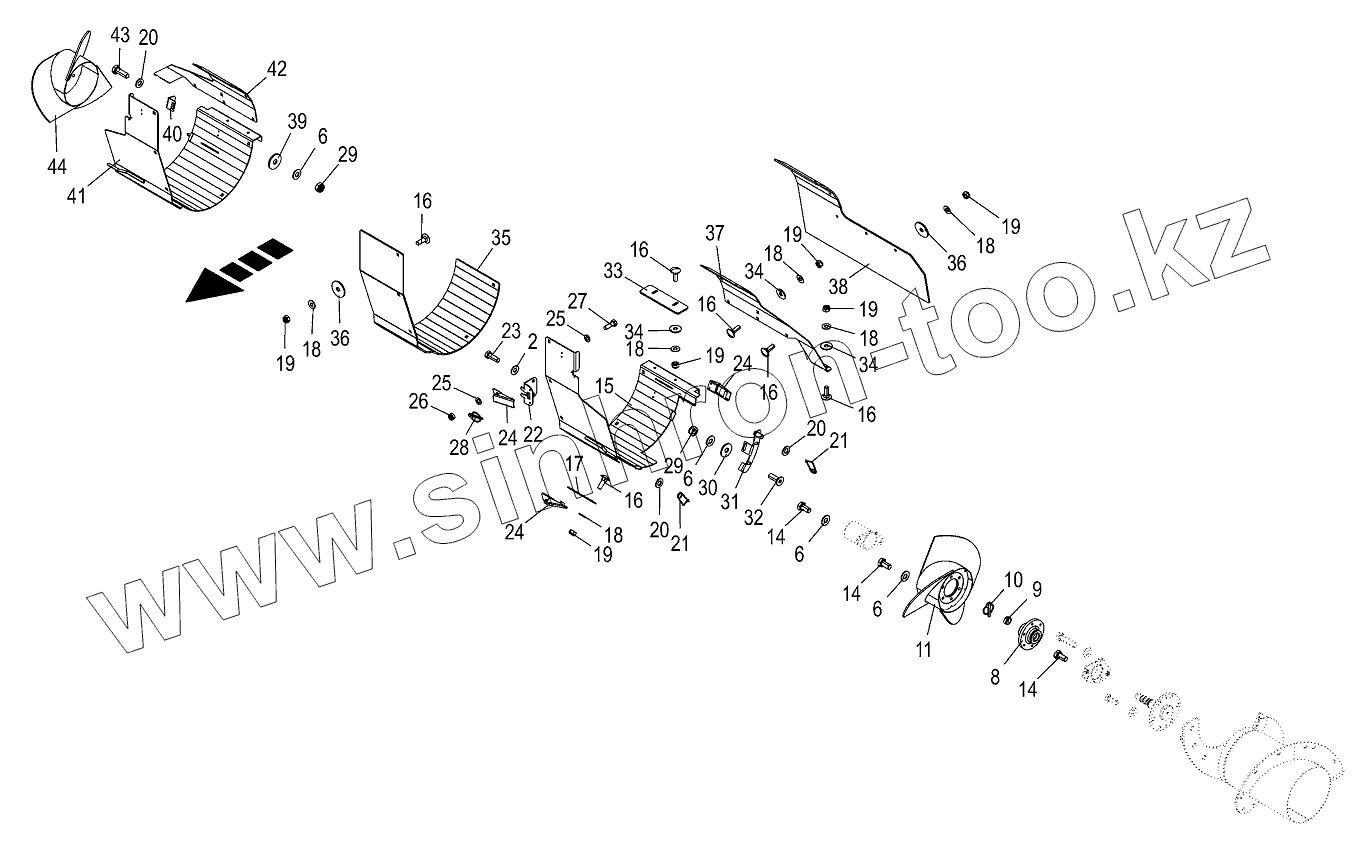

Каталог запасных частей к технике: KRONE BIG-M-420. Swath width

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
6
6
6
6
8
9
10
11
14
14
14
15
16
16
16
16
16
16
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
21
21
22
23
24
24
24
25
25
26
27
28
29
29
30
31
32
33
34
34
34
35
36
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
2 009099101 Detent edged washer
6 009099091 Detent edged washer
8 200186380 Hub with bushing
9 900020990 Clamping socket
10 009170110 Linch pin
11 200159480 Additional scraper lh
14 009006340 Hex head bolt
15 200154981 Extension lh
16 009047322 Coach bolt
17 200155020 Clamp
18 009099081 Detent edged washer
19 009087060 Locknut
20 009104140 Washer
21 900026400 Fuse plug
22 200154970 Counter plate
23 009006570 Hex head bolt
24 009242190 Clamping lock
25 009105001 Washer
26 009087020 Locknut
27 009002920 Hex head bolt
28 009170071 Linch pin
29 009087580 Locknut
30 900001210 Washer
31 200164570 Support for extension lh
32 009040490 Countersunkscrew
33 200171710 Scraper plate
34 009106030 Washer
35 200155030 Rubber extension
36 009106040 Washer
37 200155010 Extension lh
38 200155040 Rubber extension
39 009103530 Washer
40 200155260 Angle extension rh
41 200155150 Extension rh
42 200155160 Extension rh
43 009006370 Hex head bolt
44 200159490 Additional scraper rh
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
