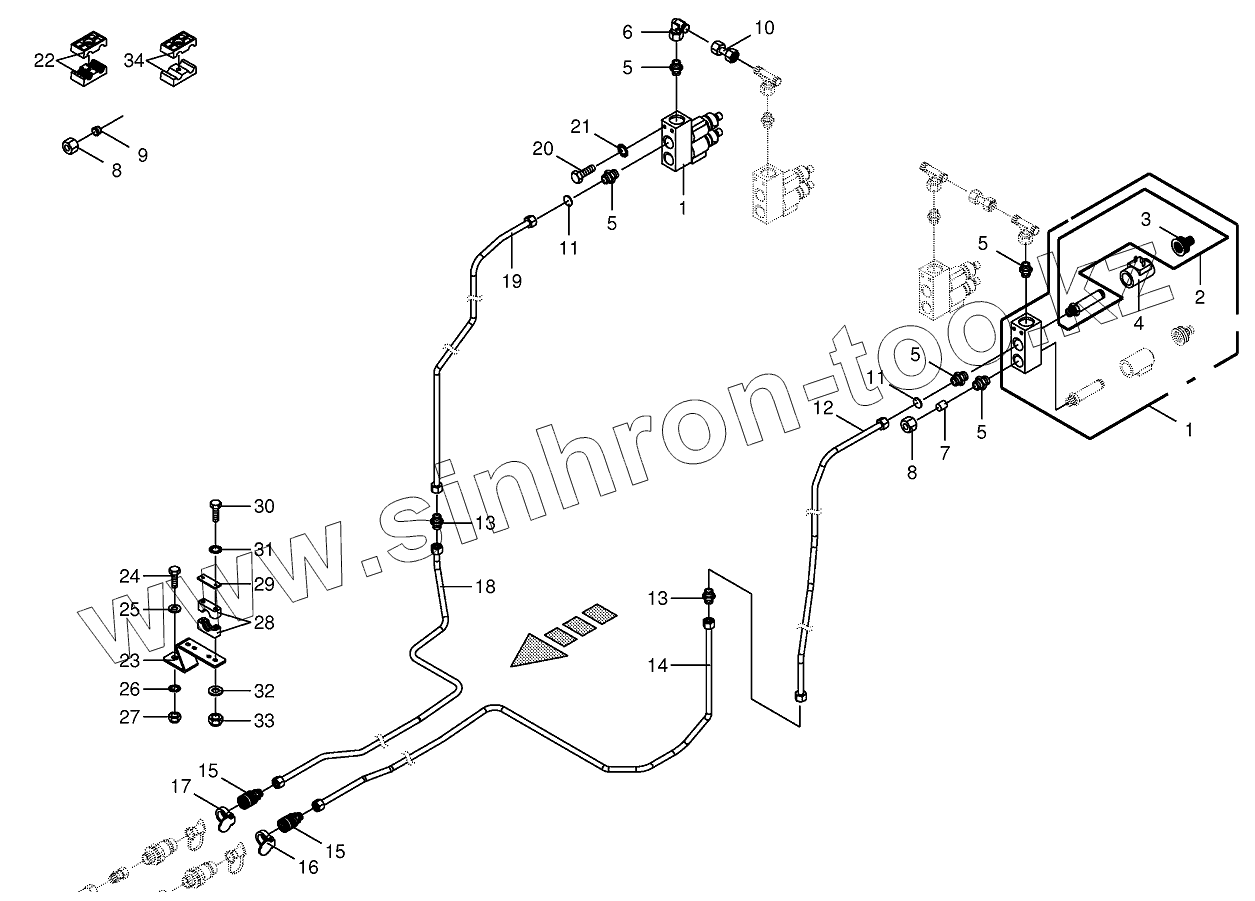

Каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-front guard

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
5
5
5
6
7
8
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 009190010 Control bloc
2 009190690 2/2-Directional-control valve
3 270069670 Emergency hand operation
4 009190700 Solenoid coil
5 009209011 Male connector
6 009210671 Angle lug
7 009193000 Locking cone w. O-ring
8 009212060 Nozzle disc cap
9 009210461 Cutting ring
10 002307430 Double nipple
11 009193240 Throttling disc
12 200150980 Hydraulic line-incl. nozzle disc cap, cutting ring
13 009210541 Connector
14 200150960 Hydraulic line-incl. nozzle disc cap, cutting ring
15 009193230 Sleeve
16 009166020 Cover-blue
17 009199940 Cover-red
18 200150970 Hydraulic line-incl. nozzle disc cap, cutting ring
19 200150990 Hydraulic line-incl. nozzle disc cap, cutting ring
20 009006120 Hex head bolt
21 009099081 Detent edged washer
22 009251050 Tube clamp-2 halves
23 200163180 Pipe clamp support
24 009006370 Hex head bolt
25 009104140 Washer
26 009099091 Detent edged washer
27 009087580 Locknut
28 009251071 Tube clamp-2 halves
29 009251360 Cover plate
30 009014111 Hex head bolt
31 009104111 Washer
32 009099061 Detent edged washer
33 009087041 Locknut
34 270078280 Tube clamp-2 halves
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
