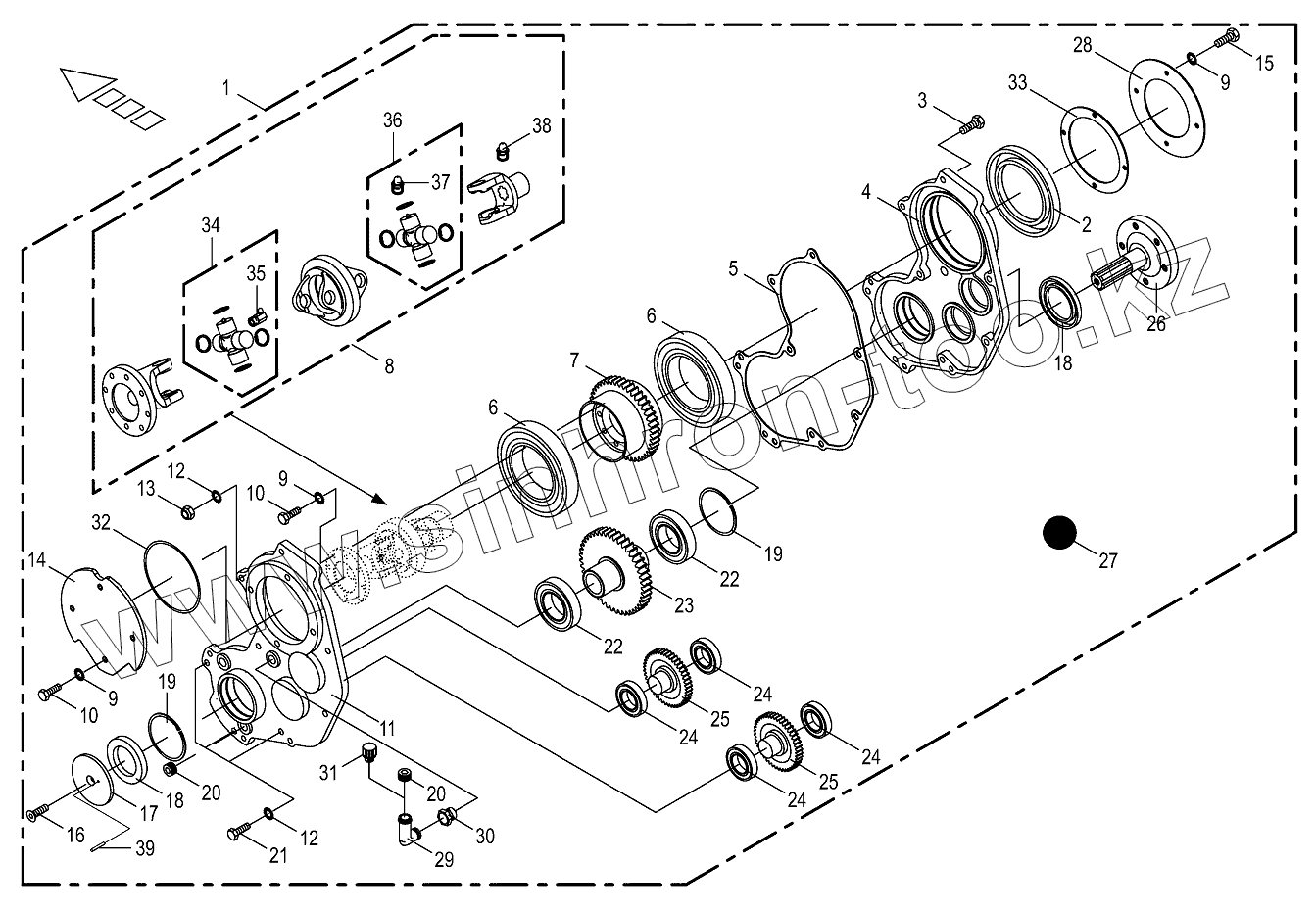

Каталог запасных частей к технике: KRONE BIG-M-420. Gearbox-front/lateral

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
9
10
10
11
12
12
13
14
15
16
17
18
18
19
19
20
20
21
22
22
23
24
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 200308053 Gearbox for upper roller BM 400Cri
2 900004840 Radial-shaft sealing ring
3 009002851 Hex head bolt
4 200308020 Gearbox half-left
5 200304550 Gasket
6 900001380 Grooved ball bearing
7 200319660 Spur gear
8 270010992 Double joint DG 3200
9 009099081 Detent edged washer
10 009006120 Hex head bolt
11 200308030 Gearbox half-right
12 009099091 Detent edged washer
13 009087580 Locknut
14 200319571 Gearbox cover-right
15 009002531 Hex head bolt
16 009040640 Countersunkscrew
17 200142571 plate
18 009363002 Radial-shaft sealing ring
19 009116730 Circlip
20 009060401 Screw plug
21 009006390 Hex head bolt
22 009301520 Grooved ball bearing
23 002581351 SPUR GEAR
24 009305361 Grooved ball bearing
25 200304510 Spur gear
26 002581293 Profile shaft
27 009261010 Oil-Id.-no.=1ltr
28 200319590 Ring
29 009259010 Angle
30 009209310 Threaded reducing adapter
31 009198212 Breather
32 009375460 O-ring
33 200319580 Ring
34 009565601 Cross assy
35 009191030 Grease niple
36 009554750 Cross assy
37 009190020 Grease niple
38 009191050 Grease niple
39 009125091 Roll pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
