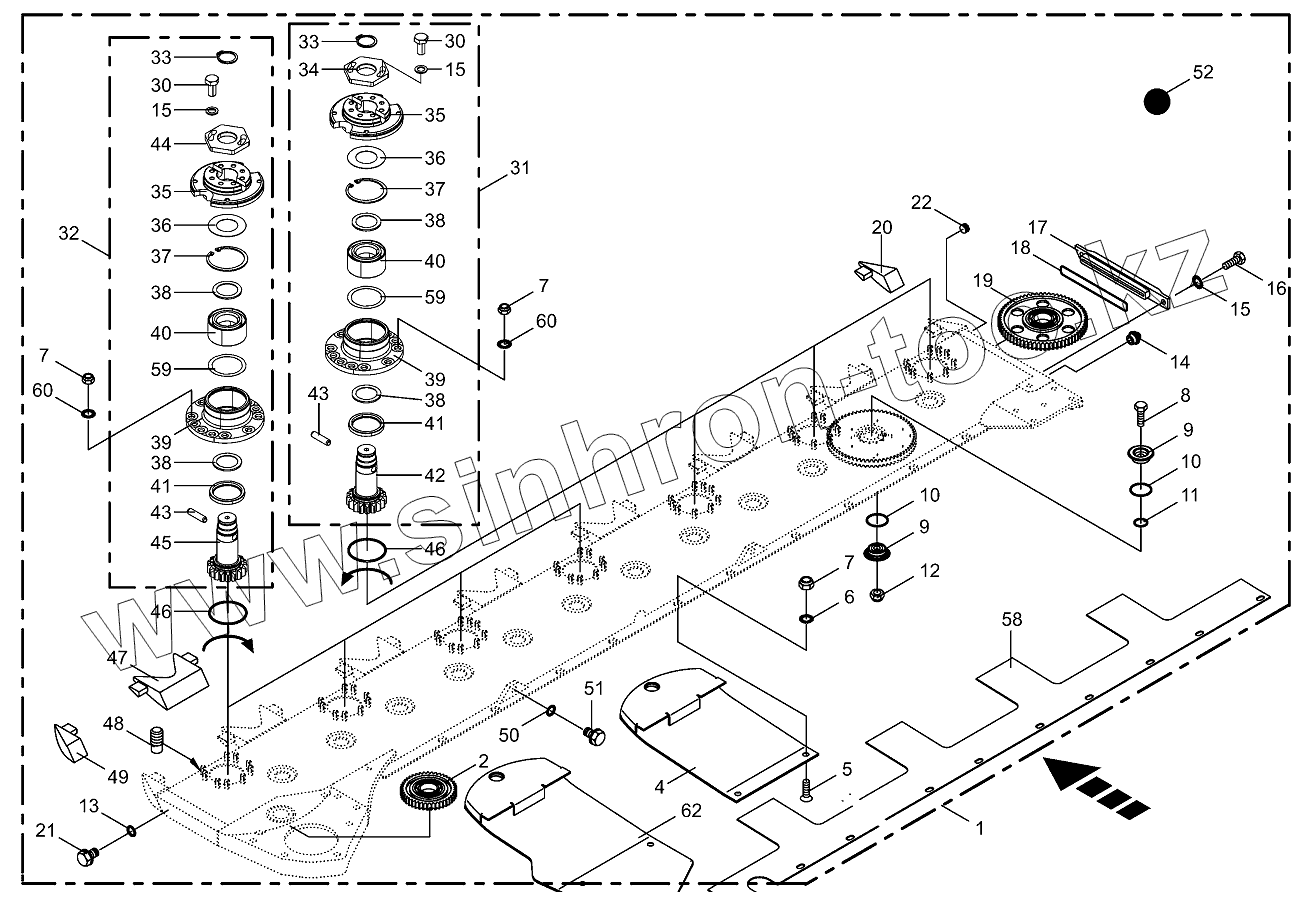

Каталог запасных частей к технике: KRONE BIG-M-420. Cutter bar-SafeCut INSIDE-front/lateral

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
5
5
5
5
6
7
7
7
8
8
9
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
30
30
31
32
33
33
34
35
35
36
36
37
37
38
38
38
38
39
39
40
40
41
41
42
43
43
44
45
46
46
47
48
49
50
51
52
58
59
59
60
60
62
Позиция на иллюстрации Заводской номер детали Название детали
1 200303621 Cutter bar-cpl.
2 200303770 Spur gear
4 200381860 Glide skid EHD
5 009040631 Countersunkscrew
5 900018110 Countersunkscrew
5 009040622 Countersunkscrew
5 009040022 Countersunkscrew
5 900017940 Countersunkscrew
6 009099101 Detent edged washer
7 009087010 Locknut
8 009003351 Hex head bolt
9 002530201 Clamping piece
10 009375790 O-ring
11 009375780 O-ring
12 009096110 Self-locking nut
13 009377270 Gasket ring
14 270089720 Air bleed valve
15 009099070 Detent edged washer
16 009006340 Hex head bolt
17 002534214 Cover
18 009375680 O-ring
19 200303760 Spur gear
20 200348170 Sheet edge-right
21 009060101 Screw plug
22 009060310 Screw plug
30 009006340 Hex head bolt
31 202314400 Bearing housing HD assembled left
32 202314390 Bearing housing HD assembled right
33 009115190 Circlip
34 200305300 HEX NUT
35 200307941 Rotor hub
36 200305310 Belleville spring
37 900001460 Circlip
38 202306440 Support disc
39 200307960 Flange bearing
40 900001490 Taper roller bearing
41 009362020 Radial-shaft sealing ring
42 202314380 Front pinion shaft
43 200352860 Dowel pin
44 200305290 Hex nut
45 202314370 Front pinion shaft
46 009375760 O-ring
47 002535470 Sheet edge
48 009064040 Weld. pin
49 200348180 Sheet edge-left
50 009377210 Gasket ring
51 009060071 Screw plug
52 009261010 Oil-Id.-no.=1ltr
58 002584791 Wearing plate
59 009110020 Shim ring
60 900001230 Detent edged washer
62 200381880 Glide skid long, lh. EHD
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
