Каталог запасных частей к технике: KRONE BIG-M-420. Control box/controls eletronic-part II

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

6

7

7

7

7

7

8

8

8

9

10

11

11

11

12

12

12

13

13

14

15

15

16

17

18

19

20

21

21

21

22

22

24

25

26

27

28

29

30

31

32

33

34

35

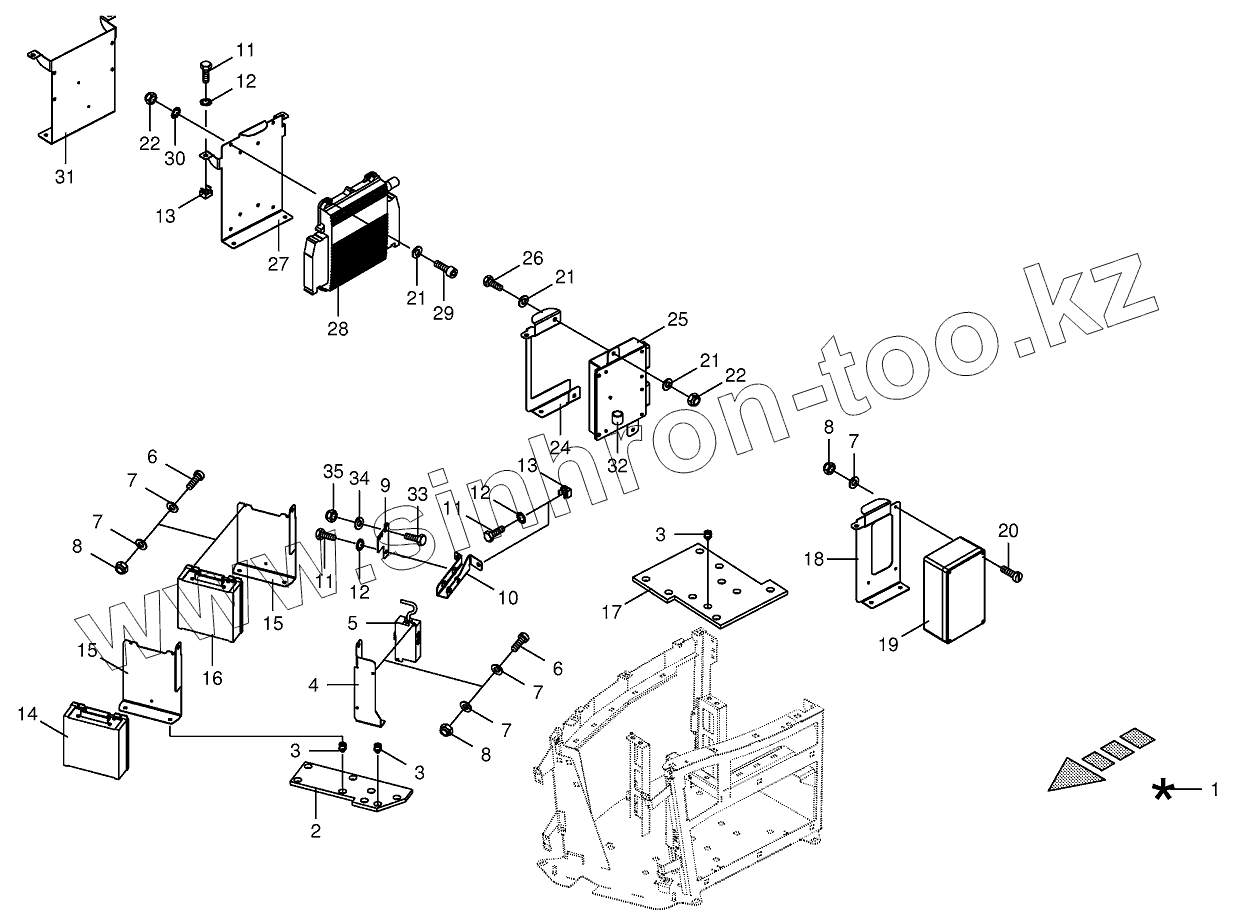

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200167172		Operating console cpl.
2	200263960		Rubber sheet-front
3	009191050		Grease niple
4	200266960		Support
5	200806990		Connection box
6	009034240		Allen screw
7	009103250		Washer
8	009087180		Locknut
9	200289490		Support
10	200266841		Support
11	009006120		Hex head bolt
12	009099081		Detent edged washer
13	009095470		Nut
14	200818760		Automatic pilot-ISO-BUS
15	200266980		Support
16	003039880		Diom exit-module
17	200263950		Rubber sheet-back
18	200169440		Supply box support
19	200830700		Distributor relay box
20	009034251		Allen screw
21	009103511		Washer
22	009087041		Locknut
24	200266810		Support
25	200808031		ECU KMC + SW BiG M 400/420 KMC1
25	200808003		ECU KMC 16bit 2ST 2008/39
26	009006070		Hex head bolt
27	200267010		Plate
28	200805700		Travel control
29	009030431		Allen screw
30	009099061		Detent edged washer
31	200267020		Holding plate
32	003034010		Battery
33	009003610		Hex head bolt
34	009105001		Washer
35	009087020		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
