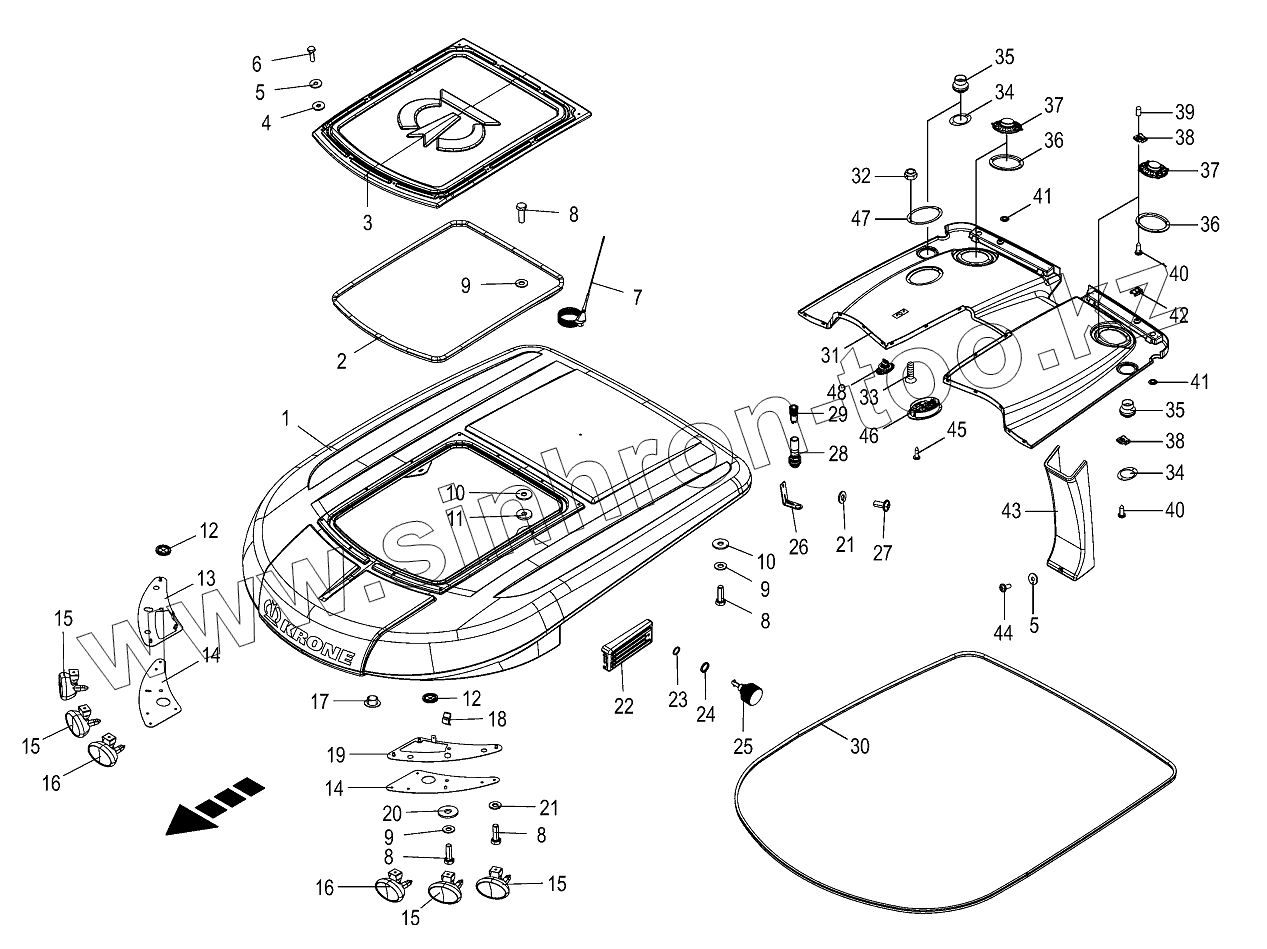

Каталог запасных частей к технике: KRONE BIG-M-420. Cab-roof

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
8
8
8
9
9
9
10
10
11
12
12
13
14
14
15
15
15
16
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
43
44
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали
009246880 009246880 Bulb
009246880 009246880 Bulb
1 270102490 Roof hood
2 204217260 Dichtprofil Servicedeckel
3 270102510 SerNice CoNer
4 204217270 Dichtscheibe
5 009103511 Washer
6 009006080 Hex head bolt
7 002205250 Car radio antenna
8 009006160 Hex head bolt
9 009099081 Detent edged washer
10 900005850 Washer
11 200277830 Rubber washer
12 200275220 Sleeve
13 204217300 Dachversteifung rechts
14 204217280 Leuchtentrger
15 200812320 Headlight
16 200812310 Headlight
17 204217310 Vers.-Stopfen f. Bohr.-x24 schwarz
18 002207070 Cable band support
19 204217290 Dachversteifung links
20 900001210 Washer
21 200277840 Spring washer
22 270050200 Roof door
23 200275190 Snap ring
24 002205870 Spacer ring
25 002205860 Locking spigot
26 200277850 Bracket
27 900015770 Fillister head screw
28 002206570 Adapter
29 200277820 Screw use
30 200277810 Sealing profile
31 270105440 Roof liner
32 009087020 Locknut
33 009043471 Countersunkscrew
34 200274320 Baffle
35 200274310 Round nozzle
36 002204900 Protective grating
37 002203970 Speaker
38 002204910 Sheet nut
39 002206420 Thermoplastic end cap
40 200277930 Self-tapping screw
41 200274360 Sealing plug
42 200274390 Sheet nut
43 270050300 Wire channel
44 200274490 Fillister head screw
45 009068100 Slotted pan head screw
46 270062630 Lighting cpl
47 200274350 Baffle
48 200824011 Interior light LED 3-pole CPL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
