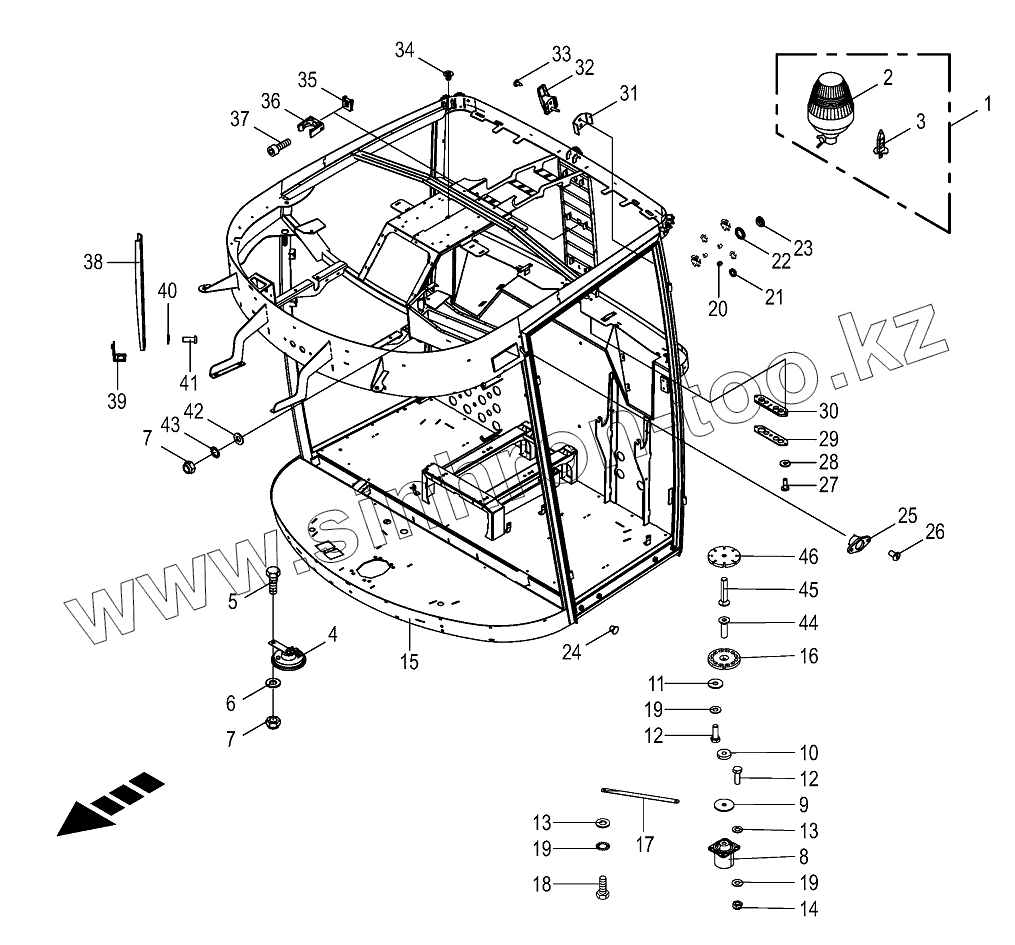

Каталог запасных частей к технике: KRONE BIG-M-420. Cab-frame/mounting parts

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

12

13

13

14

15

16

17

18

19

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009246380		Beacon light-yellow
2	200807630		Pane-yellow
3	200807660		Bulb
4	003025050		Horn
5	009006140		Hex head bolt
6	009104130		Washer
7	009087060		Locknut
8	270183160		Hydro mount type 31 4-hole
9	200132130		20 013 213 0
10	002218920		Washer
11	900001210		Washer
12	009006370		Hex head bolt
13	009104140		Washer
14	009087580		Locknut
15	270104520		Frame cabine BiG M420
16	200184991		20 018 499 1
17	003026760		Bonding braid
18	009006340		Hex head bolt
19	009099091		Detent edged washer
20	002206480		Protective cap
21	002207080		Diaphragm grommet
22	002205110		Hex nut
23	002205100		Screw plug
24	002206410		Plug
25	002205880		Cam-lock
26	002205890		Blind rivet
27	200275050		Fillister head screw
28	009103511		Washer
29	200278340		Hose guard
30	200278330		Rubber plate
31	200278220		Fastening
32	002206300		Coat hook
33	200278250		Self-tapping screw
34	200275650		Countersunkscrew
35	200275660		Sheet nut
36	200278350		UH-clamp
37	200278360		Allen screw
38	200278210		Accesory device holder
39	200269860		Support
40	900005850		Washer
41	200275640		Fillister head screw
41	200277770		Fillister head screw
42	200274850		Washer
43	009099081		Detent edged washer
44	009040952		Countersunkscrew
45	900012350		Countersunkscrew
46	200185000		Upper plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
