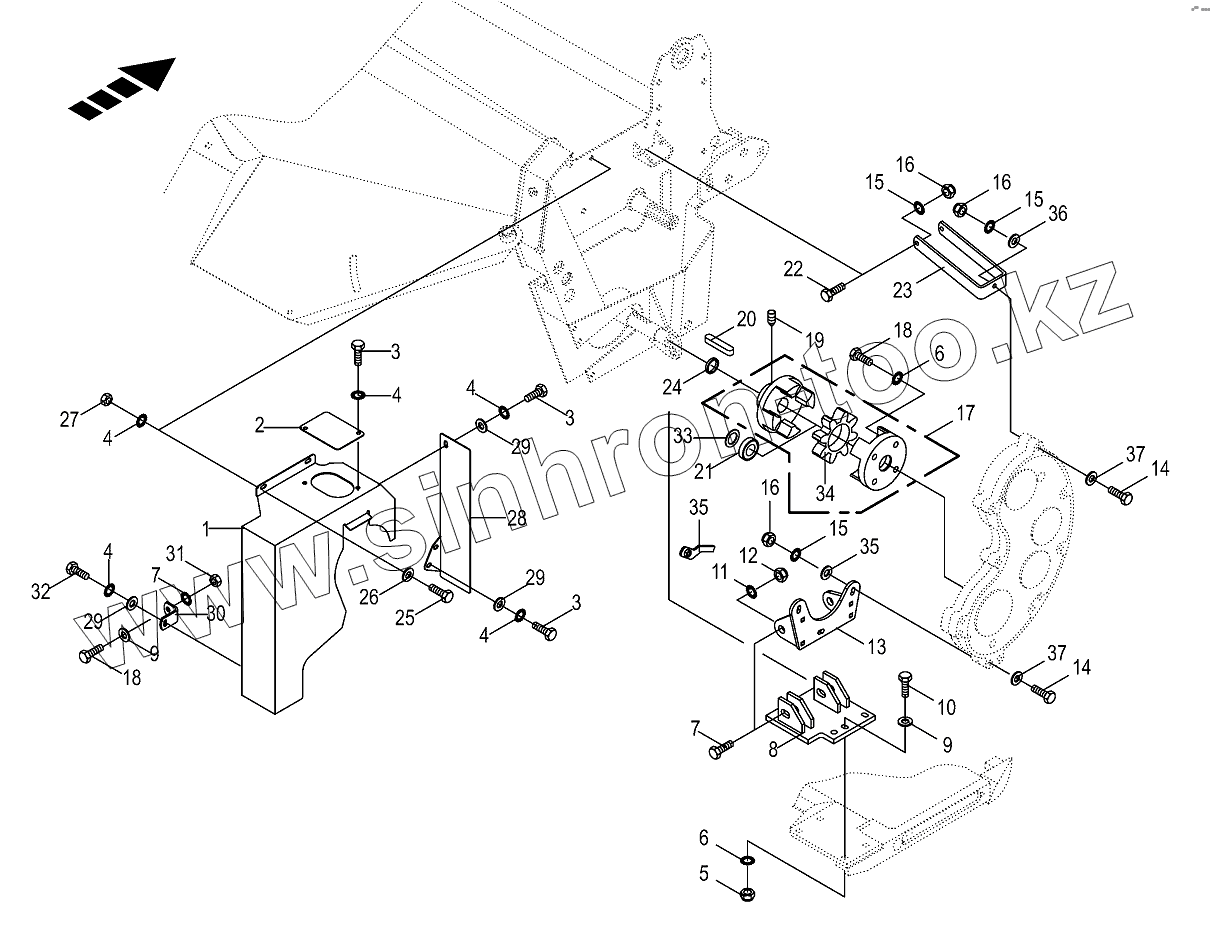

Каталог запасных частей к технике: KRONE BIG-M-420. Accessories-front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
4
4
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
14
15
15
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
35
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
1 200124270 Gearbox guard-right
2 200302380 Cover cpl
3 009002531 Hex head bolt
4 009099081 Detent edged washer
5 009087010 Locknut
6 009099101 Detent edged washer
7 009015070 Hex head bolt
8 200302611 Support
9 009105061 Washer
10 009014510 Hex head bolt
10 009006570 Hex head bolt
11 009099131 Detent edged washer
12 009087210 Locknut
13 200171230 Support
14 009014370 Hex head bolt
15 009099091 Detent edged washer
16 009087580 Locknut
17 270011000 Rotex-clutch
18 009006560 Hex head bolt
19 009057550 Threaded pin
20 009150390 Fit-in key
21 900001390 Radial bearing
22 009006370 Hex head bolt
23 200302651 Gearbo support
24 200308010 Spacing washer
25 009006120 Hex head bolt
26 009106030 Washer
27 009082100 Hex nut
28 200124280 Gearbox guard
29 009106030 Washer
30 200124290 Gearbox guard
31 009085151 Hex nut-low form
32 009006140 Hex head bolt
33 009108651 Shim ring
34 009402181 Rotex plastic part
35 200171160 Slide
36 900001210 Washer
37 009104140 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
