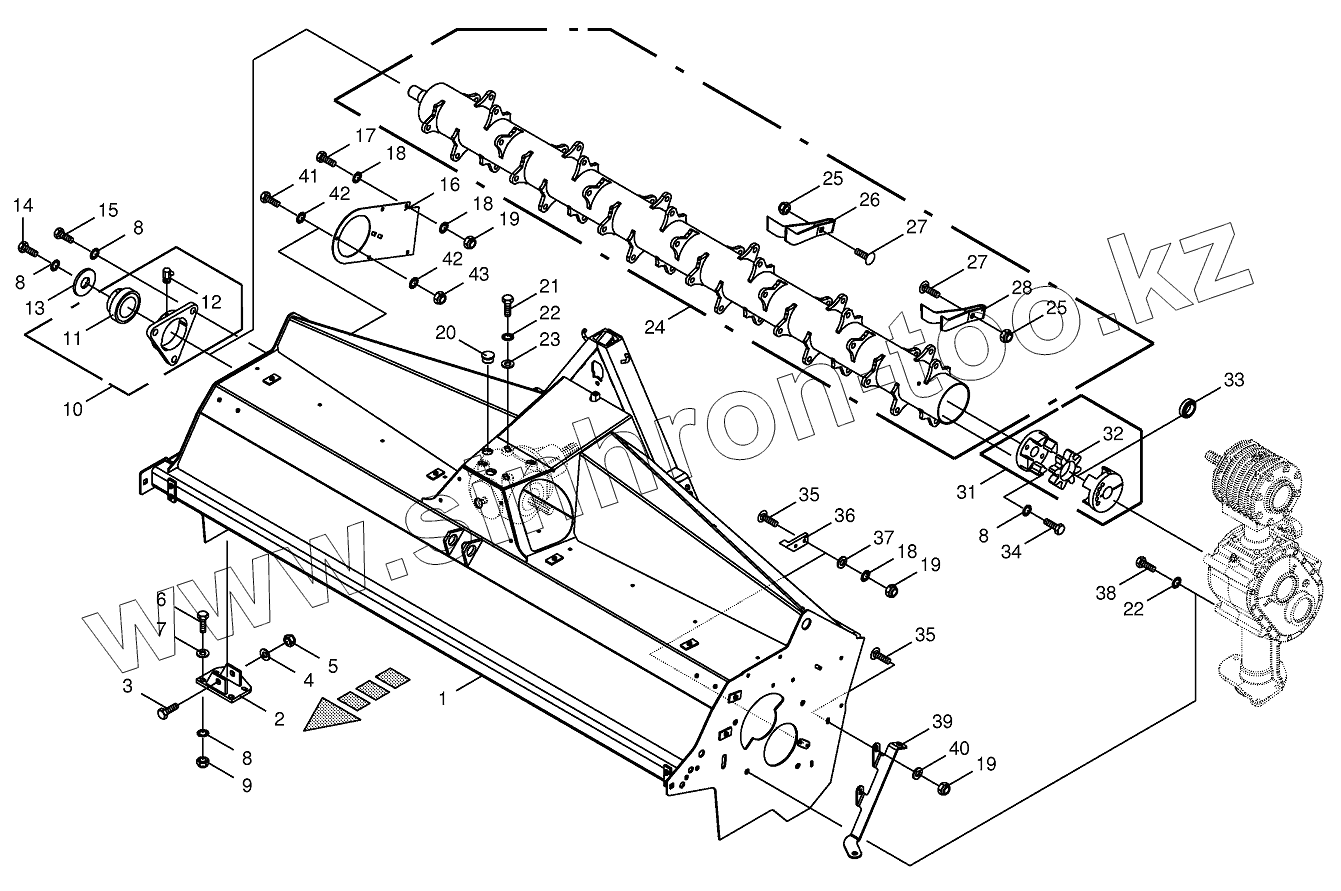

Каталог запасных частей к технике: KRONE BIG-M-420. Tine conditioner housing/tine conditiner-front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
22
22
23
24
24
25
25
26
27
27
28
31
32
33
34
35
35
36
37
38
39
40
41
42
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 200144444 Conditioner housing BM 420 welded
2 200375211 Plate f. cutter bar
3 009012143 Hex head bolt
4 009105122 Washer
5 009087210 Locknut
6 009002260 Hex head bolt
6 009002750 Hex head bolt
7 009105061 Washer
8 009099101 Detent edged washer
9 009087010 Locknut
10 009340480 Flange bearing-incl. bearing, grease nipple
11 009346180 Grooved ball bearing
12 009191070 Grease niple
13 009106420 Washer
14 009006570 Hex head bolt
15 009006580 Hex head bolt
16 200145330 Plate-right
17 009006360 Hex head bolt
18 009099091 Detent edged washer
19 009087580 Locknut
20 009250080 Sealing plug
21 009006750 Hex head bolt
22 009099121 Detent edged washer
23 009103620 Washer
24 200337133 Conditioner auger EC 3201 CV assembl.
24 202317850 Conditioner auger EC 3201 CV assembl.-Ireland
25 009087140 Locknut
26 202318030 Tine
27 900032770 Coach screw with short square
28 202328460 Tine
31 270017940 Rotex-clutch
32 009402181 Rotex plastic part
33 900001390 Radial bearing
34 009006560 Hex head bolt
35 009048501 Coach bolt
36 200348521 Scraper
37 900001210 Washer
38 009014820 Hex head bolt
39 200150861 Reinforcement tedder lh
40 009103530 Washer
41 009006160 Hex head bolt
42 009099081 Detent edged washer
43 009087060 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
