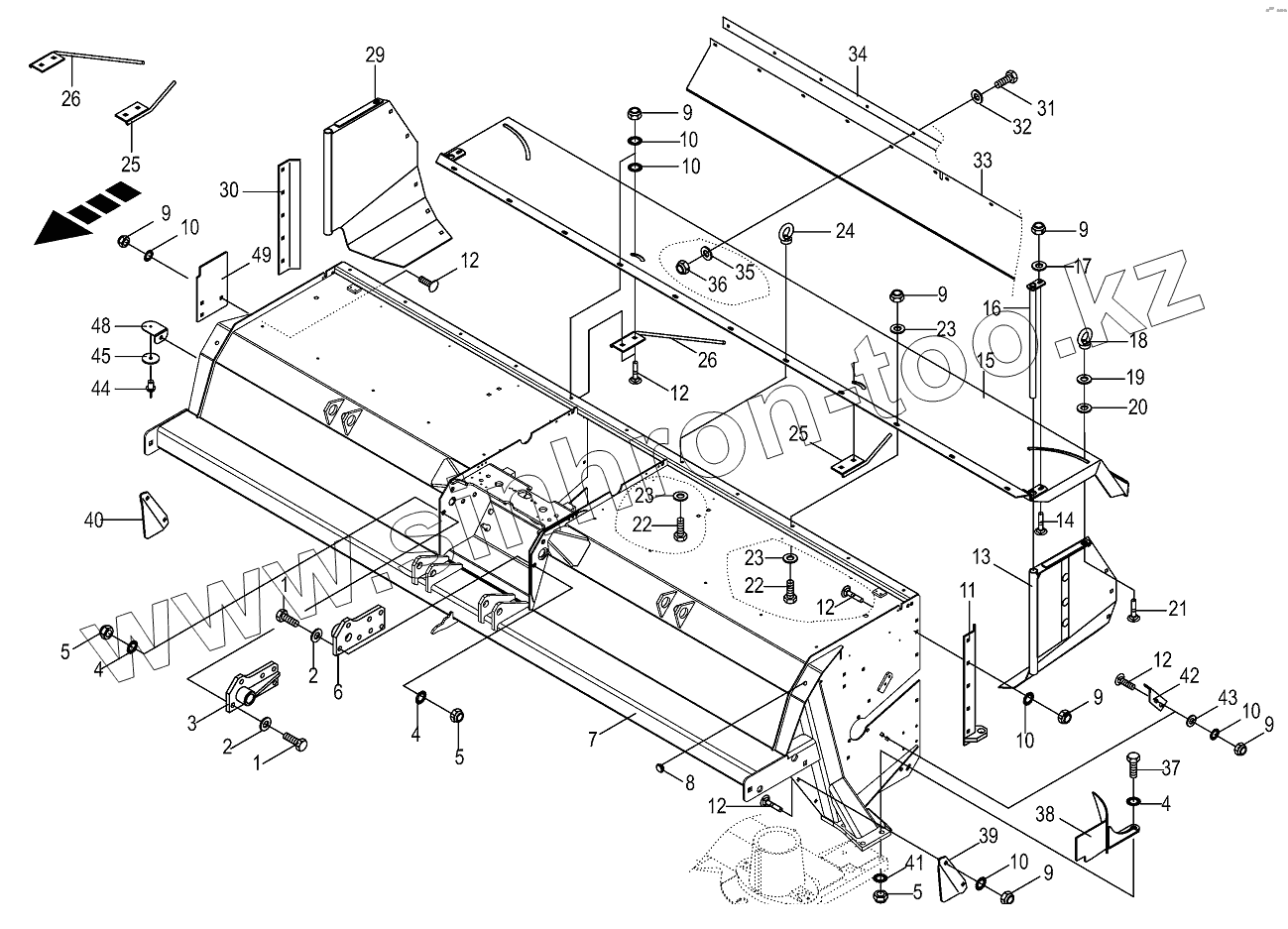

Каталог запасных частей к технике: KRONE BIG-M-420. Tine conditioner housing kpl.-lateral

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

4

5

5

5

6

7

8

9

9

9

9

9

9

9

10

10

10

10

10

10

11

12

12

12

12

12

12

13

14

15

16

17

18

19

20

21

22

22

22

23

23

23

24

25

25

26

26

29

30

31

32

33

34

35

36

37

37

37

38

38

39

40

41

42

42

43

44

45

48

49

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006770		Hex head bolt
2	009103031		Washer
3	002337411		Attaching strap-right
4	009099121		Detent edged washer
5	009087190		Locknut
6	002337401		Attaching strap-left
7	200122585		Conditioner housing welded
8	009250100		Sealing plug
9	009087580		Locknut
10	009099091		Detent edged washer
11	002321211		Side plate
12	009048501		Coach bolt
12	009047451		Coach bolt
13	002321111		Swath door-left
14	009047542		Coach bolt
15	002321042		Baffle plate
16	002321200		Hinged tube
17	009104140		Washer
18	009095031		Lifting eye nut
19	009105061		Washer
20	009103470		Washer
21	009048842		Coach bolt
22	009014330		Hex head bolt
22	009014340		Hex head bolt
23	009103530		Washer
24	009095020		Lifting eye nut
25	002321801		Swather guide rod
26	002321811		Swather guide rod
29	002321121		Swath door-right
30	002321221		Side plate
31	900001910		Hex head bolt-special
32	900005850		Washer
33	002321730		Plastic cloth
34	002321741		Clamping strap
35	900005850		Washer
36	900001920		Locknut-special
37	009006770		Hex head bolt
37	009006760		Hex head bolt
37	009006750		Hex head bolt
38	200126353		Baffle-left, optional
38	200126363		Baffle-right, optional
39	200300100		Plate-left
40	200300090		Plate-right
41	009099041		Detent edged washer
42	200147140		Stripper-left
42	200147150		Stripper-right
43	900001210		Washer
44	009141380		Blind rivet
45	009245361		Side light-yellow
48	200151690		Supporting angle
49	200152721		Side wall reinforcement

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
