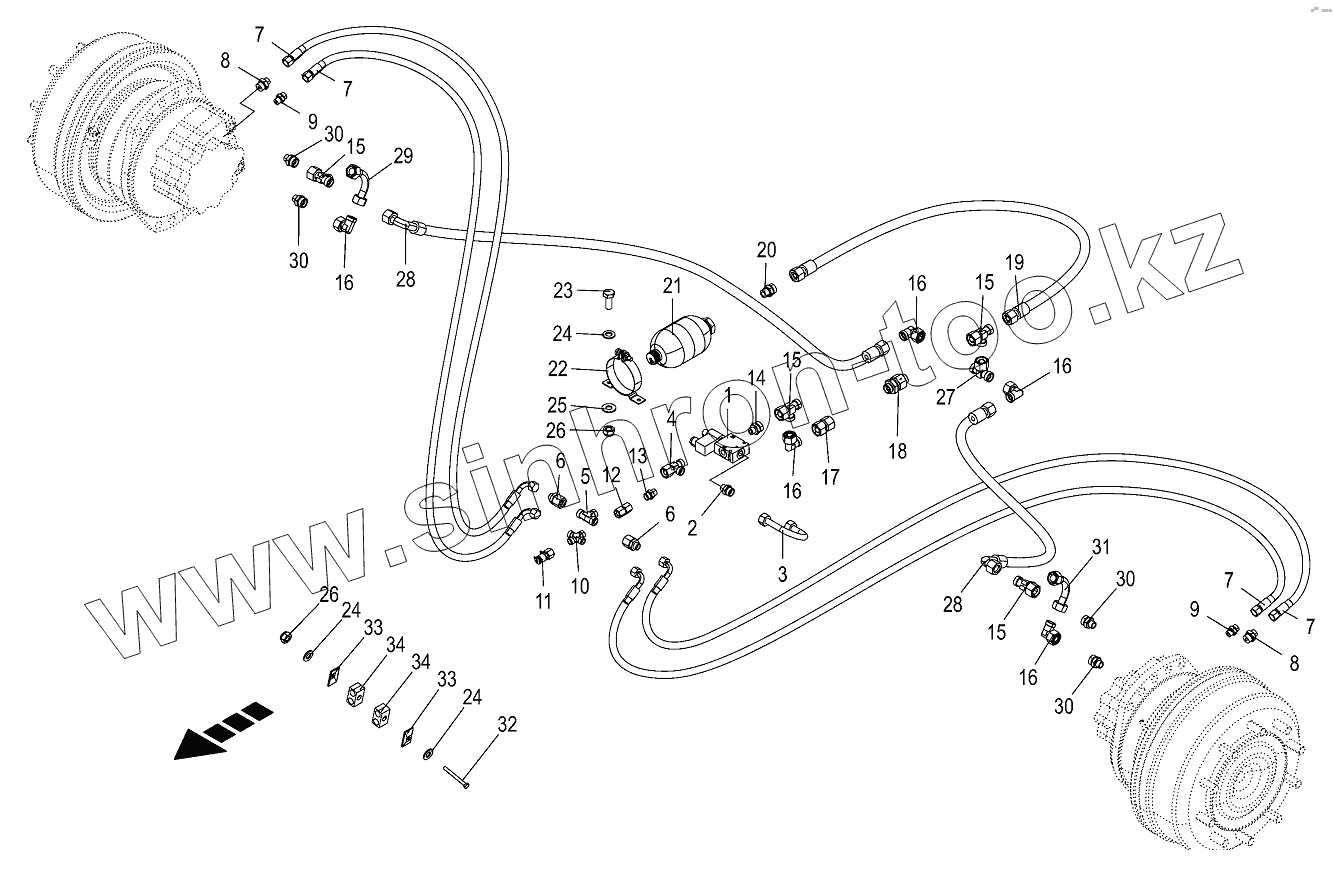

Каталог запасных частей к технике: KRONE BIG-M-420. Hydr.ground drive/pressure oil line-front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
7
7
8
8
9
9
10
11
12
13
14
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
24
24
24
25
26
26
27
28
28
29
30
30
30
30
31
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
009190280 009190280 3/2-Directional-control valve
009190700 009190700 Solenoid coil
1 009190340 3/2-Diverter vave bloc
2 009197611 Male connector
3 002332400 Hydraulic line-incl. nozzle disc cap, cutting ring
4 009210750 Adjustable L connection
5 009210731 T-connector
6 009211601 Reducer fitting
7 009210041 High pressure hose line
8 009197851 Male connector
9 009210602 Male connector
10 009210941 Cross pipe union
11 009208680 Connector f.mini-test equipm.
12 002307430 Double nipple
13 009199181 Male connector
14 900014390 Double-ended union
15 009212380 Adjustable L connection
16 009211730 Angle lug
17 002307470 Double nipple
18 009211690 Non-return valve
19 270028990 High pressure hose line
20 009211792 Male connector
21 270078421 Hyd. accumulator
22 270149010 Clamp with Console
23 009006140 Hex head bolt
24 009104130 Washer
25 009099081 Detent edged washer
26 009087060 Locknut
27 900000320 T connector
28 270176140 Hyd. hose
29 200191310 Hyd.-line
30 009211440 Male connector
31 200191320 Hyd.-line
32 009010081 Hex head bolt
33 009251340 Cover plate
34 270040120 Tube clamp-2 halves
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
