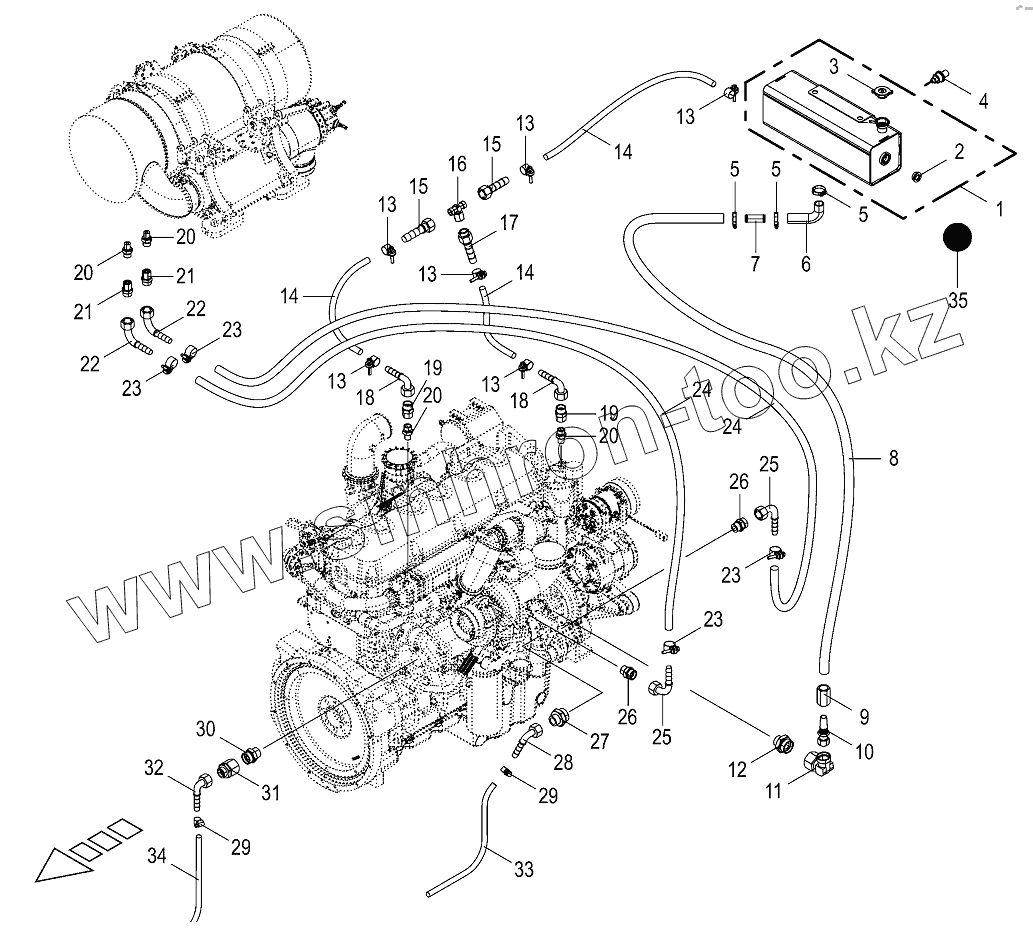

Каталог запасных частей к технике: KRONE BIG-M-420. Hose line cooling water assembl.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
13
13
13
13
13
14
14
14
15
15
16
17
18
18
19
19
20
20
20
20
21
21
22
22
23
23
23
23
24
24
25
25
26
26
27
28
29
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 270072931 Cooling agent header tank
2 270070550 Inspection glass
3 009403790 Sealing cap
4 270125290 Filling level sensor coolant
5 270102690 Torro clamp
6 200144170 Radiator hose
7 200144120 Tube section
8 002330920 Hose-Id.-no.=1m
9 270121680 Screw socket for air con. Hose DN25 1dm
10 270121670 Screw nipple for air con. Hose DN25 1dm
11 009208220 Angle lug
12 900023870 Double-ended union
13 009240340 Hose clamp
14 009401730 Hose-Id.-no.= 1m
15 270121740 Press nipple
16 009210771 T-connector
17 270121750 Press nipple
18 270122650 Press nipple
19 900018010 Reducer fitting
20 009199590 Male connector
21 900023880 Reducing screw connection
22 270121720 Press nipple
23 009240440 Hose clamp
24 270121780 Coolant hose
25 270121710 Press nipple
26 009199351 Male connector
27 900023910 Double-end. union
28 270121770 Press nipple
29 009240011 Tube clip
30 900023900 Double-ended union
31 900000830 Reducer fitting
32 270121730 Press nipple
33 200275450 Hose
34 002204250 Hose
35 270156510 Glysantin G40 5l-canister engine coolant
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
