Каталог запасных частей к технике: KRONE BIG-M-420. Control box/controls eletronic-part II

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
6
7
7
7
7
7
8
8
8
9
10
11
11
11
12
12
12
13
13
14
15
15
16
17
18
19
20
21
21
21
22
22
24
25
26
27
28
29
30
31
32
33
34
35

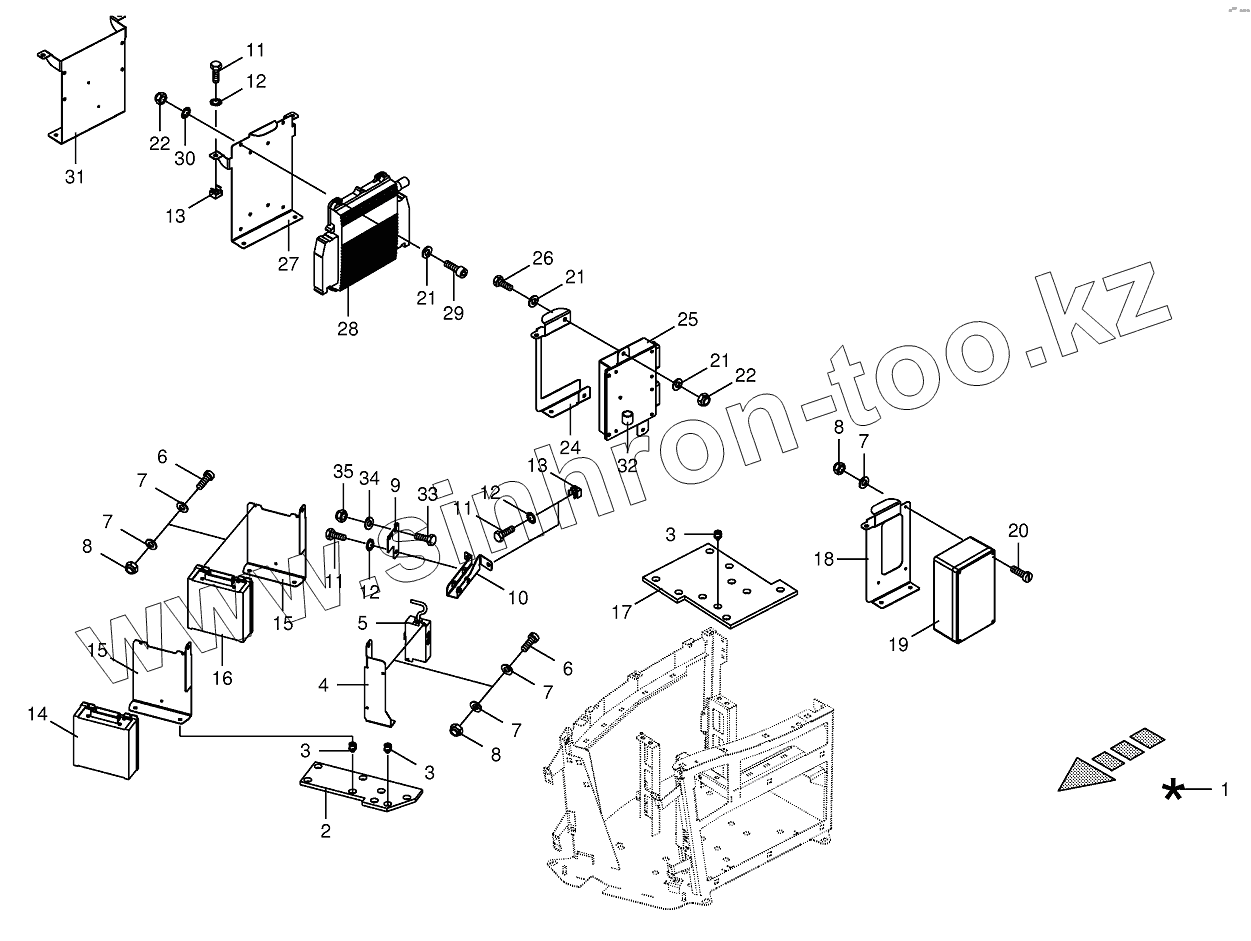

Позиция на иллюстрации Заводской номер детали Название детали
200808003 200808003 ECU KMC 16bit 2ST 2008/39
1 200167173 Operating console cpl assembl BM 420 CAT
2 200263960 Rubber sheet-front
3 009191050 Grease niple
4 200266960 Support
5 200806990 Connection box
6 009034240 Allen screw
7 009103250 Washer
8 009087180 Locknut
9 200289490 Support
10 200266841 Support
11 009006120 Hex head bolt
12 009099081 Detent edged washer
13 009095470 Nut
14 200818760 Automatic pilot-ISO-BUS
15 200266980 Support
16 003039880 Diom exit-module
17 200263950 Rubber sheet-back
18 200169440 Supply box support
19 200830700 Distributor relay box
20 009034251 Allen screw
21 009103511 Washer
22 009087041 Locknut
24 200266810 Support
25 200808031 ECU KMC + SW BiG M 400/420 KMC1
26 009006070 Hex head bolt
27 200267010 Plate
28 200805700 Travel control
29 009030431 Allen screw
30 009099061 Detent edged washer
31 200267020 Holding plate
32 003034010 Battery
33 009003610 Hex head bolt
34 009105001 Washer
35 009087020 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
