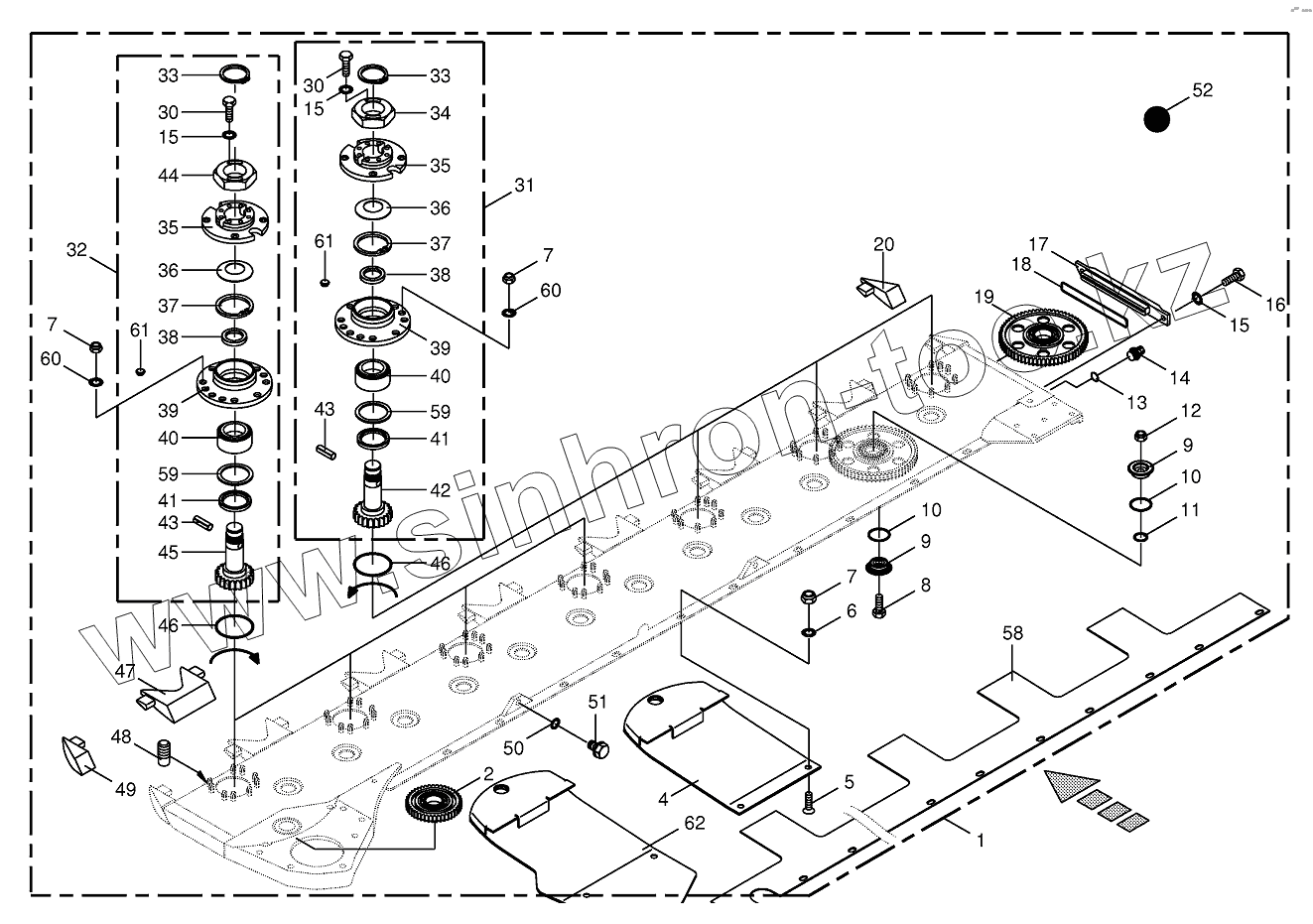

Каталог запасных частей к технике: KRONE BIG-M-400. Cutter bar - SafeCut INSIDE - front/lateral-CRI

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
5
5
6
7
7
7
8
9
9
10
10
11
12
13
14
15
15
15
16
17
18
19
20
30
30
31
32
33
33
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
45
46
46
47
48
49
50
51
52
58
59
59
60
60
61
61
62
Позиция на иллюстрации Заводской номер детали Название детали
1 200303621 Cutter bar-cpl.
2 200303770 Spur gear
4 002534801 Skid
5 009040631 Countersunkscrew
5 009040682 Countersunkscrew
5 009040622 Countersunkscrew
6 009099101 Detent edged washer
7 009087010 Locknut
8 009003351 Hex head bolt
9 002530201 Clamping piece
10 009375790 O-ring
11 009375780 O-ring
12 009096110 Self-locking nut
13 009377270 Gasket ring
14 009198111 Breather
15 009099091 Detent edged washer
16 009006340 Hex head bolt
17 002534214 Cover
18 009375680 O-ring
19 200303760 Spur gear
20 002530163 Sheet edge-right
30 009006340 Hex head bolt
31 200307870 Bearing housing-left
32 200307880 Bearing housing-right
33 009115440 Circlip
34 200305300 HEX NUT
35 200307940 Rotor hub
36 200305310 Belleville spring
37 900001460 Circlip
38 900001500 Supporting disc
39 200307960 Flange bearing
40 900001490 Taper roller bearing
41 900001860 Radial-shaft sealing ring
42 200305250 Spur wheel shaft-left
43 200352860 Dowel pin
44 200305290 Hex nut
45 200305260 Spur wheel shaft-right
46 009375760 O-ring
47 002535470 Sheet edge
48 009064040 Weld. pin
49 002530153 Sheet edge-left
50 009377210 Gasket ring
51 009060071 Screw plug
52 009261010 Oil-Id.-no.=1ltr
58 002584791 Wearing plate
59 009110020 Shim ring
60 900001230 Detent edged washer
61 270036570 Tapered plug
62 200124111 Skid-long
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
