Каталог запасных частей к технике: KRONE BIG-M-400. Auger trough - lateral-CRI 732375 - 770000

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

3

4

4

4

5

5

5

5

5

6

7

7

8

8

9

10

10

11

11

12

13

14

14

15

16

17

18

19

20

20

21

22

23

24

25

26

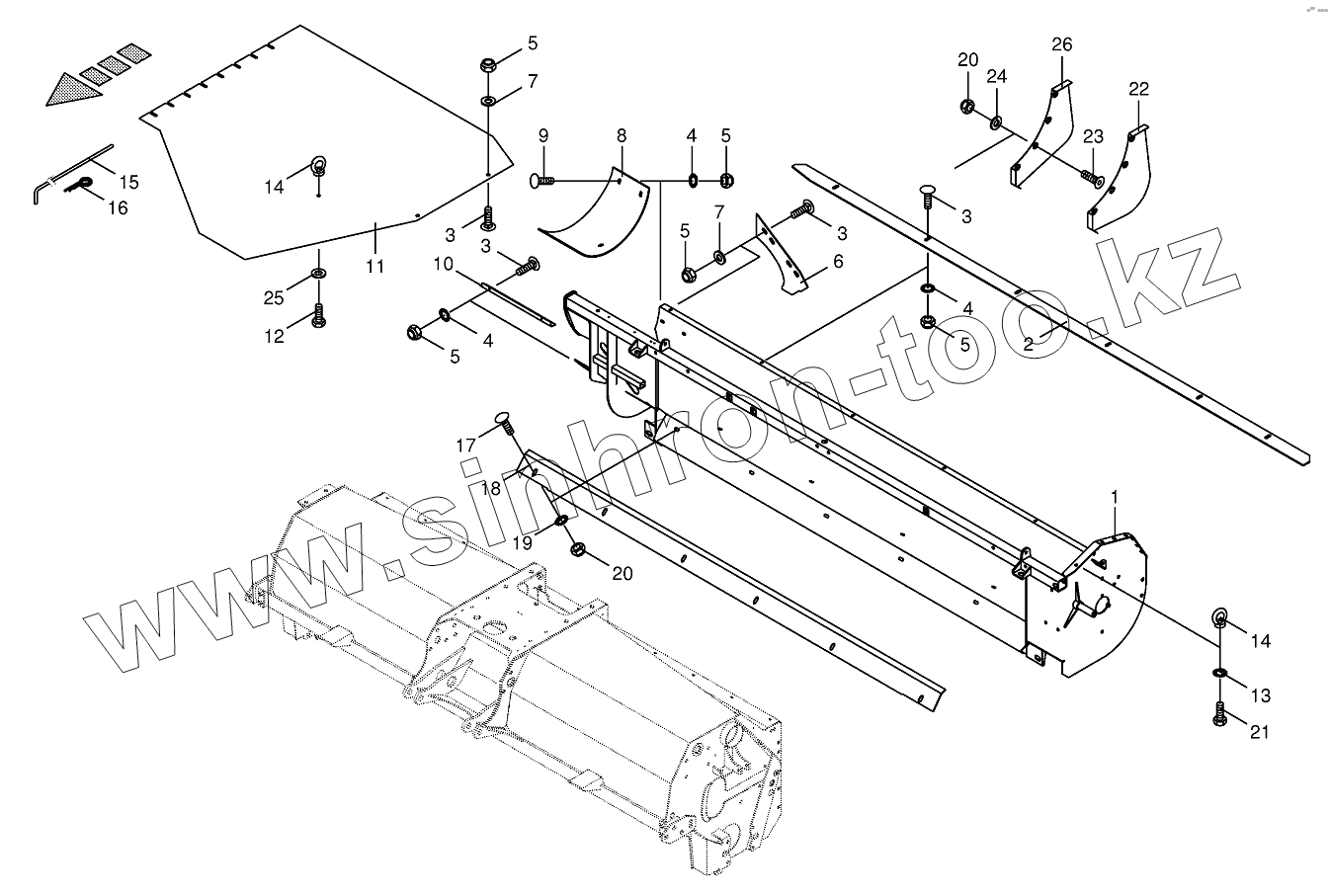

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200108630		Auger trough-right
1	200108620		Auger trough-left
2	002336242		Scraper plate-top
3	009047312		Coach bolt
4	009099081		Detent edged washer
5	009087060		Locknut
6	200101550		Stripper
7	009106030		Washer
8	200104710		Extension-left
8	200104720		Extension-right
9	009047301		Coach bolt
10	200109000		Angle plate-left
10	200104780		Angle plate-right
11	200101140		Stout cloth-left
11	200101150		Stout cloth-right
12	009014570		Hex head bolt
13	009099101		Detent edged washer
14	009095031		Lifting eye nut
15	002337790		Grip bar
16	009171041		Spring clip
17	009047512		Coach bolt
18	002336251		Scraper plate
19	009099091		Detent edged washer
20	009087580		Locknut
21	009006530		Hex head bolt
22	200118470		Step-top left
23	009040490		Countersunkscrew
24	009104140		Washer
25	009106090		Washer
26	200121040		Step-left

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
