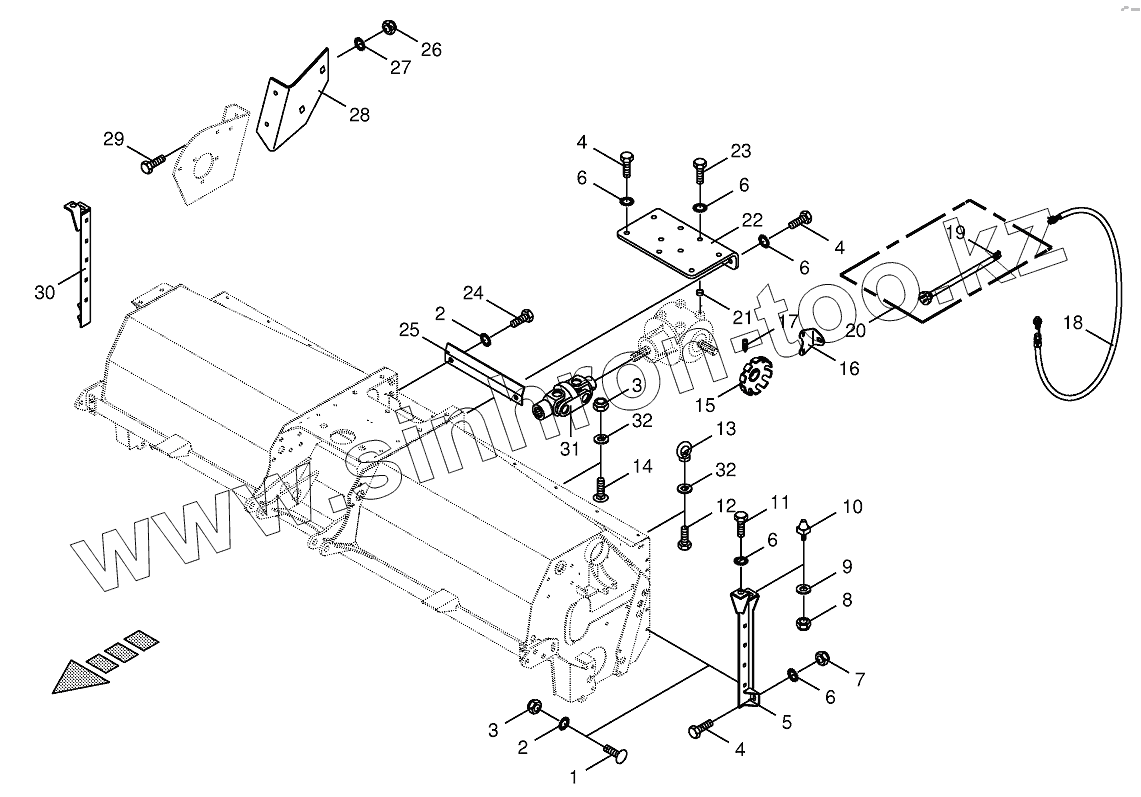

Каталог запасных частей к технике: KRONE BIG-M-400. Anbauteile roller cond. housing - lateral-CRI

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

5

6

6

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009048501		Coach bolt
2	009099091		Detent edged washer
3	009087580		Locknut
4	009006750		Hex head bolt
5	002585541		Angle bar-left
6	009099121		Detent edged washer
7	009087190		Locknut
8	009087120		Locknut
9	009105122		Washer
10	002322611		Cone-tap
11	009006740		Hex head bolt
12	009006320		Hex head bolt
13	009095020		Lifting eye nut
14	009047512		Coach bolt
15	002329413		Timing disc
16	002584900		Sensor support
17	009059221		Threaded pin
18	003021643		Namursensor
19	003023560		Coupling socket-2-pole
20	003022143		Connection cable
21	002713881		Spacer bushing
22	200101670		Panel-for gearbox
23	009011321		Hex head bolt
24	009006360		Hex head bolt
25	200101680		Cover
26	009087010		Locknut
27	009099101		Detent edged washer
28	002584381		Support plate
29	009006550		Hex head bolt
30	002585551		Angle bar-right
31	270010500		Double universal joint
32	009106431		Washer
