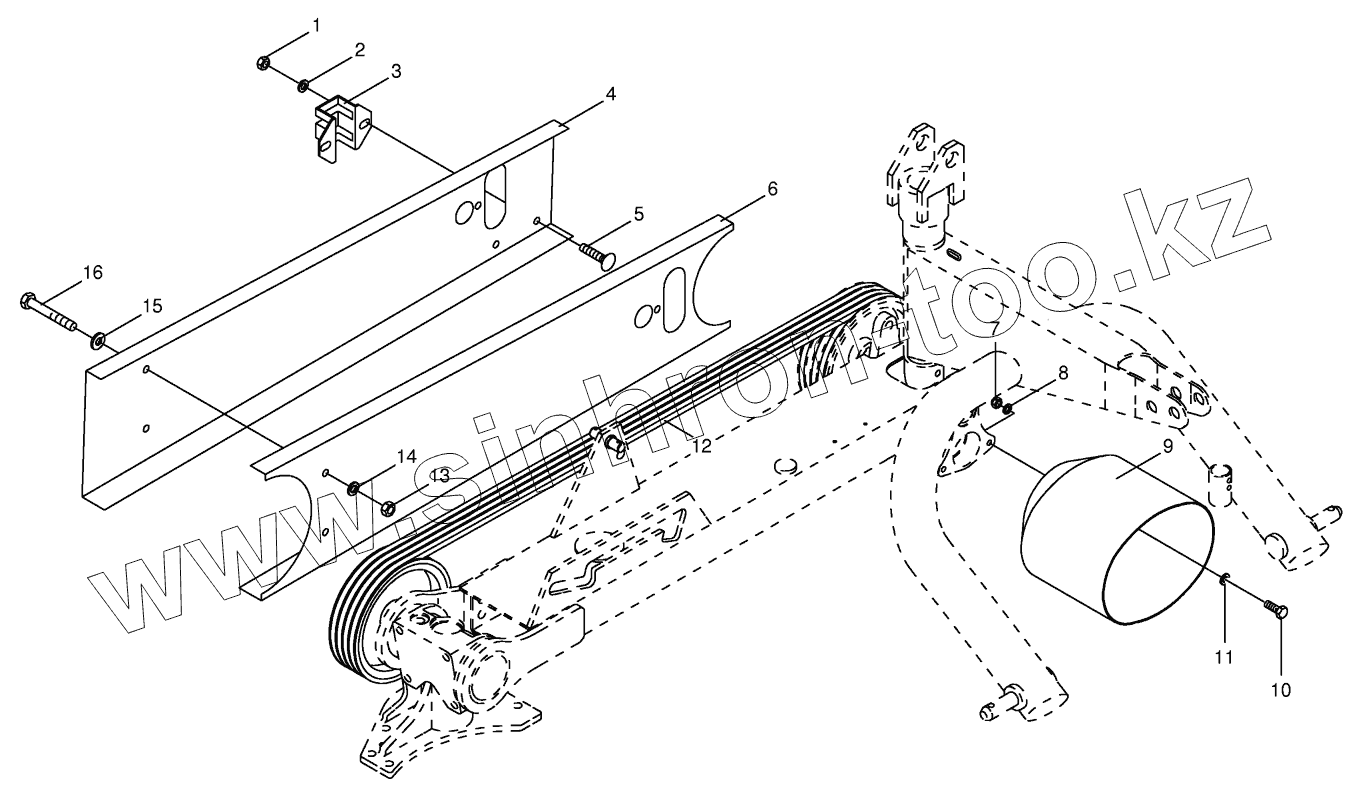

Каталог запасных частей к технике: KRONE AM 283. V-belt guard

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 009082100 Hex nut
2 009100330 Spring washer
3 001459123 Illumination support-back
4 001392310 V-belt guard back
5 009047301 Coach bolt
6 001392300 V-belt guard-front
7 009082120 Hex nut
8 009101111 Spring washer
9 002701936 Protecting cup
10 009006360 Hex head bolt
11 009103530 Washer
12 009215232 V-belt-1
13 009082150 Hex nut
14 009100350 Spring washer
15 009105061 Washer
16 009014622 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
