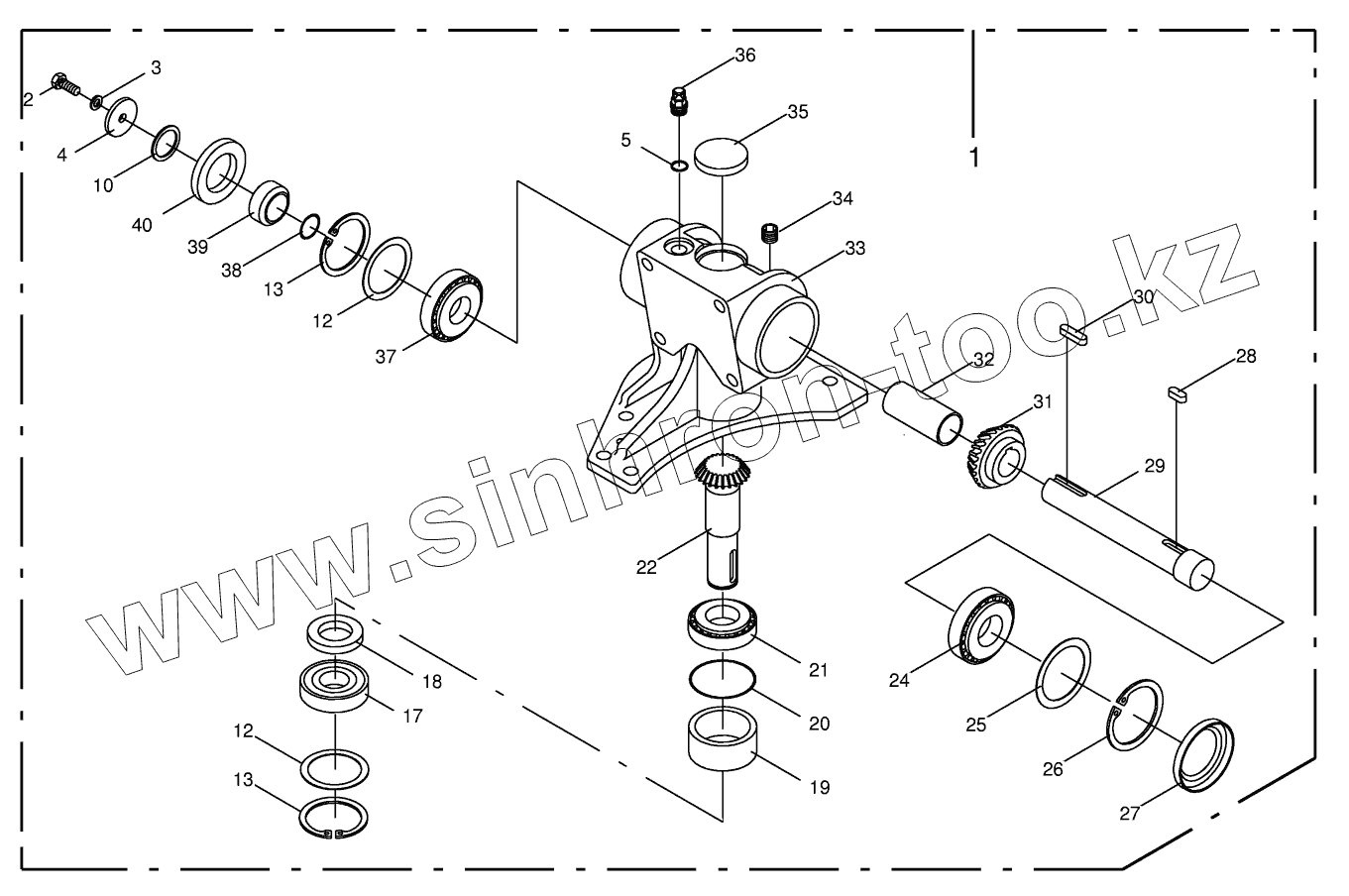

Каталог запасных частей к технике: KRONE AM 283. Main gearbox

Тип техники

Марка

Модель

Схема

1

2

3

4

5

10

12

12

13

13

17

18

19

20

21

22

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001455620		Main gearbox-cpl.
2	009006360		Hex head bolt
3	009101111		Spring washer
4	009106391		Washer
5	001512115		V-belt pulley
8	009100141		Spring washer
10	009111361		Shim ring
11	009003351		Hex head bolt
12	009109600		Shim ring
12	009109620		Shim ring
12	009109630		Shim ring
12	009109640		Shim ring
13	009116730		Circlip
17	009305670		Grooved ball bearing
18	009363523		Radial-shaft sealing ring
19	001452080		Spacer bushing
20	009375161		O-ring
21	009321530		Taper roller bearing
22	001452063		Pinion shaft
23	009151241		Fit-in key
24	009321370		Taper roller bearing
25	009109730		Shim ring
25	009109720		Shim ring
25	009109700		Shim ring
25	009109740		Shim ring
26	009116800		Circlip
27	009252002		Sealing cap
28	009151050		Fit-in key
29	001452070		Gearbox shaft
30	009151230		Fit-in key
31	001452051		Bevel wheel
32	001452091		Spacer tube
33	001450978		Gearbox housing
34	009060390		Screw plug
35	009252010		Sealing cap
36	009198111		Breather
37	009321360		Taper roller bearing
38	009375250		O-ring
39	001445672		Spacer bushing
40	009363002		Radial-shaft sealing ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
