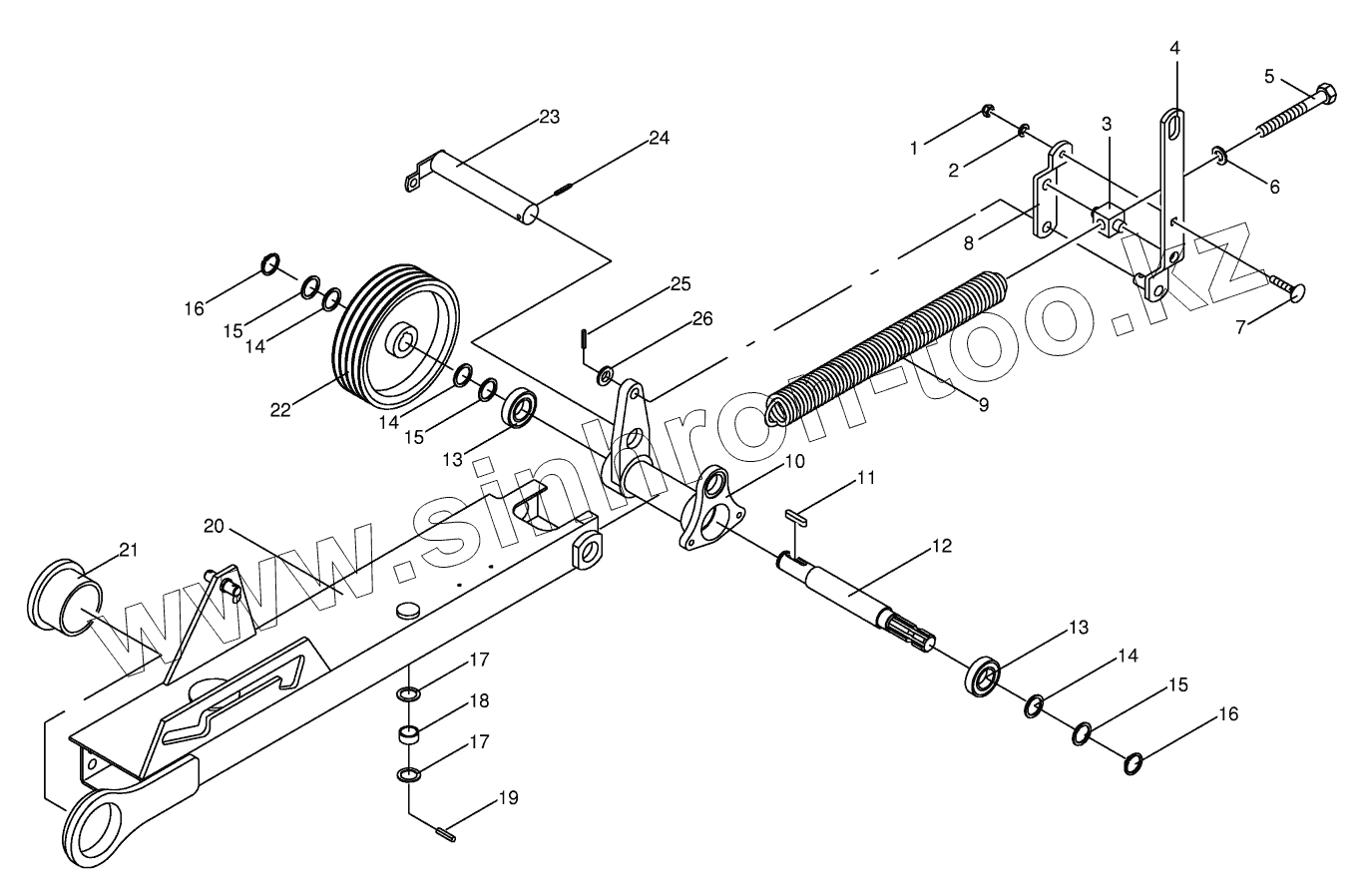

Каталог запасных частей к технике: KRONE AM 283. Draw bar with fittings

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

14

15

15

15

16

16

17

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009087111		Locknut
2	009105061		Washer
3	001392211		Square hinge
4	001392480		Spring support
5	001392520		Threaded bolt
6	009105122		Washer
7	009048842		Coach bolt
8	001392230		Spring support
9	001448120		Tension spring
10	001452940		V-belt bearing
11	009151230		Fit-in key
12	001445372		Auxiliary P.T.O. stub shaft
13	009305370		Grooved ball bearing
14	009111330		Shim ring
14	009111320		Shim ring
14	009111340		Shim ring
15	009107271		Supporting disc
16	009115410		Circlip
17	009108651		Shim ring
18	001453891		Spacer tube
19	009127142		Roll pin
20	001392201		Supporting beam
21	001451341		Collar socket
22	001513292		V-belt pulley
23	001459041		Axle
24	009126721		Roll pin
25	009126732		Roll pin
26	009105122		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
