Каталог запасных частей к технике: KRONE AM 243CV, AM283CV. Spring compensation

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

5

5

6

6

6

6

7

7

8

8

9

9

10

11

12

13

14

15

16

17

18

18

19

20

21

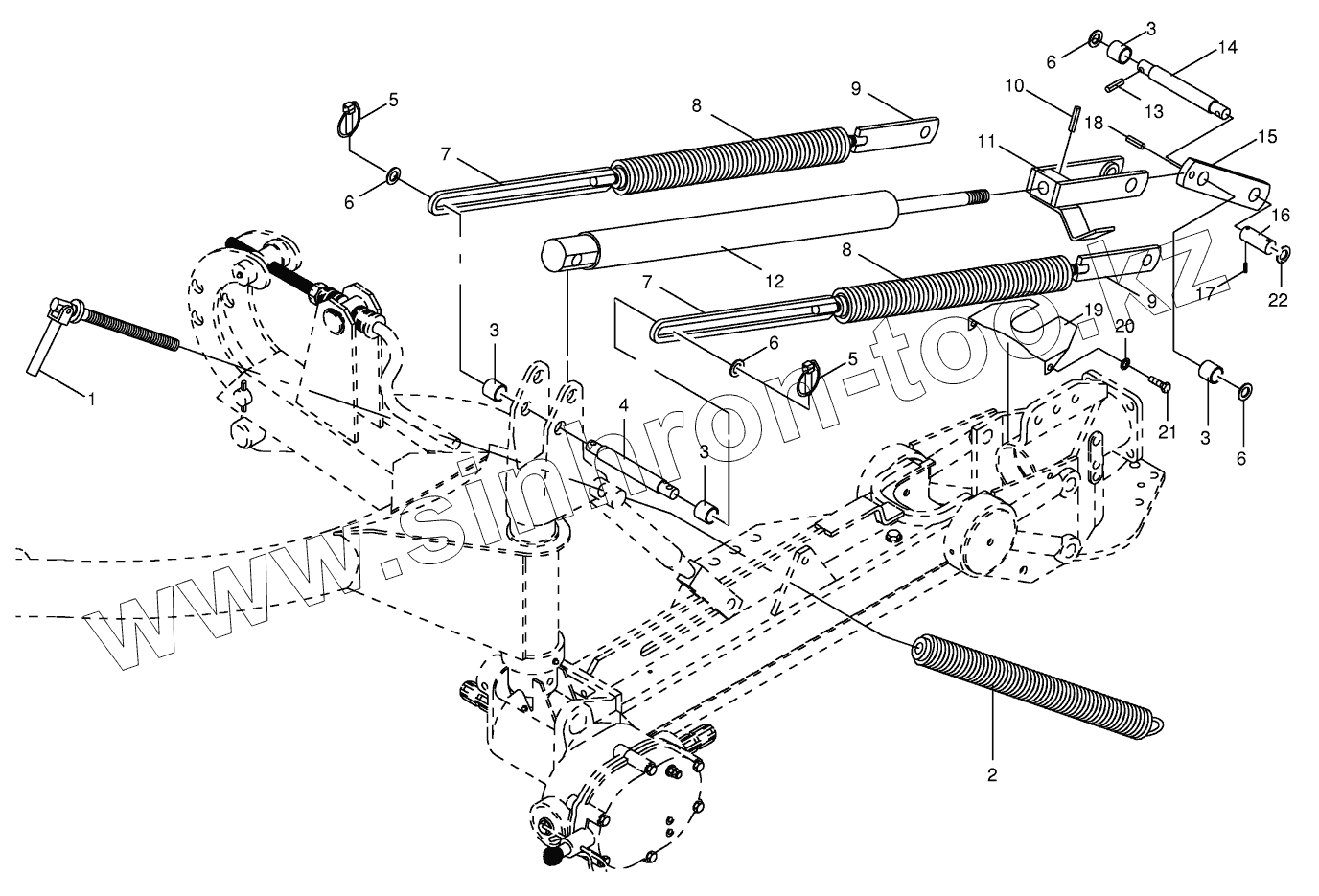

Позиция на иллюстрации	Заводской номер детали		Название детали
270064760	270064760		Sealing set
1	001431582		Spindle
2	001444501		Tension spring
3	001395170		Spacer bushing
4	001395180		Pin
5	009170090		Linch pin
6	009105122		Washer
7	001456432		Adjustable fitting
8	001451552		Tension spring
9	001395150		Adjustable fitting
10	009126442		Roll pin
11	001395040		Connecting link
12	001395450		Hydraulic cylinder
13	009126730		Roll pin
14	001395690		Pin
15	001395440		Lever
16	001394730		Pin
17	009126152		Roll pin
18	009127740		Roll pin
18	009126701		Roll pin
19	001390470		Guard
20	009099091		Detent edged washer
21	009006340		Hex head bolt
