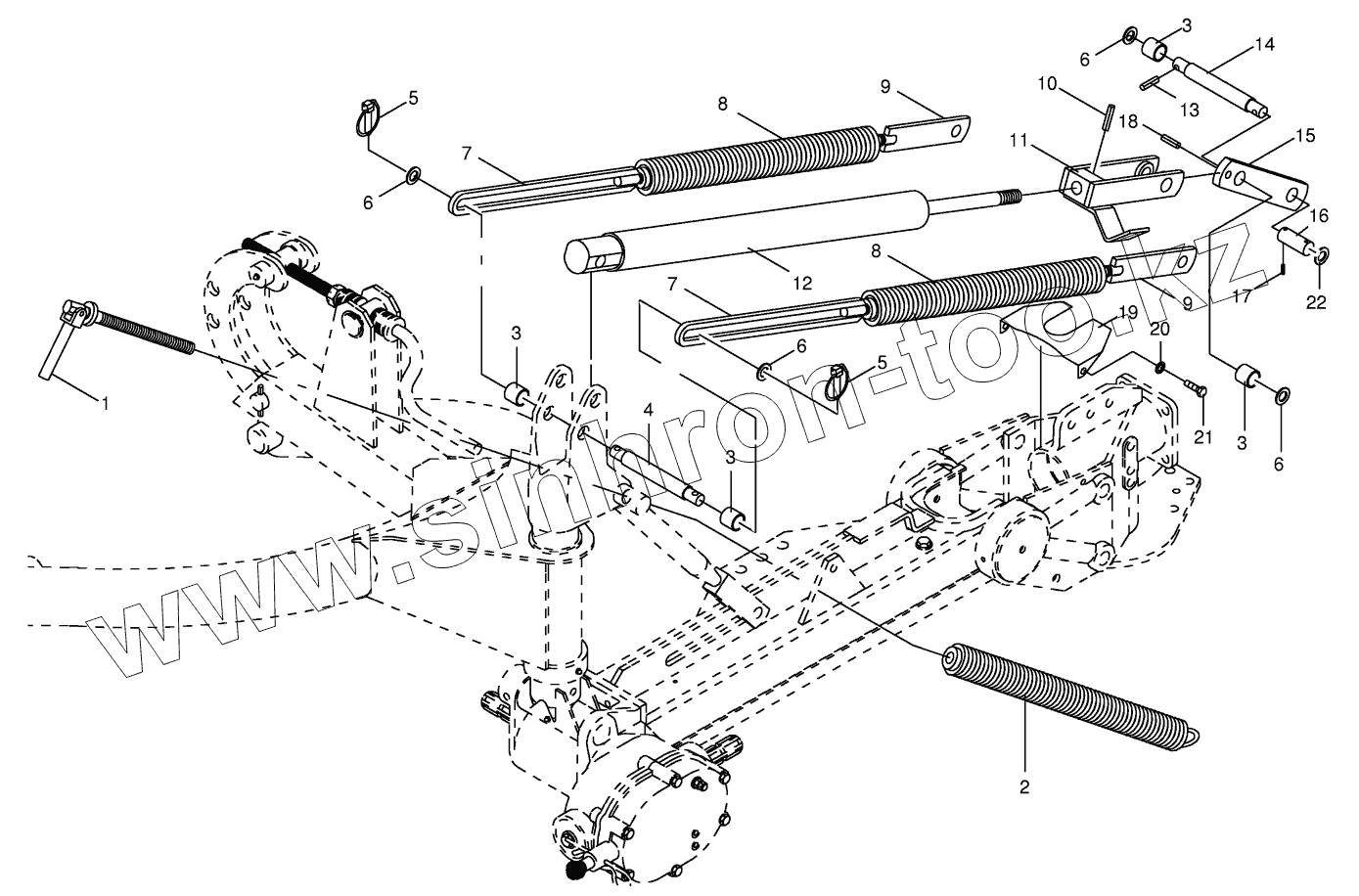

Каталог запасных частей к технике: KRONE AM 243CV. Spring compensation

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

5

5

6

6

6

6

7

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
009126701	009126701		Roll pin
270064760	270064760		Sealing set
1	001431584		Spindle
2	001430701		Tension spring
3	001395170		Spacer bushing
4	001395180		Pin
5	009170090		Linch pin
6	009105122		Washer
7	001456436		Adjustable fitting
8	001451553		Tension spring-CV
9	001395152		Adjustable fitting
10	009126442		Roll pin
11	001395047		Connecting link
12	001395450		Hydraulic cylinder
13	009126732		Roll pin
14	001395691		Pin
15	001395440		Lever
16	001394731		Pin
17	009126152		Roll pin
18	009127742		Roll pin
19	001390473		Guard
20	009099091		Detent edged washer
21	009006320		Hex head bolt
22	009105141		Washer
