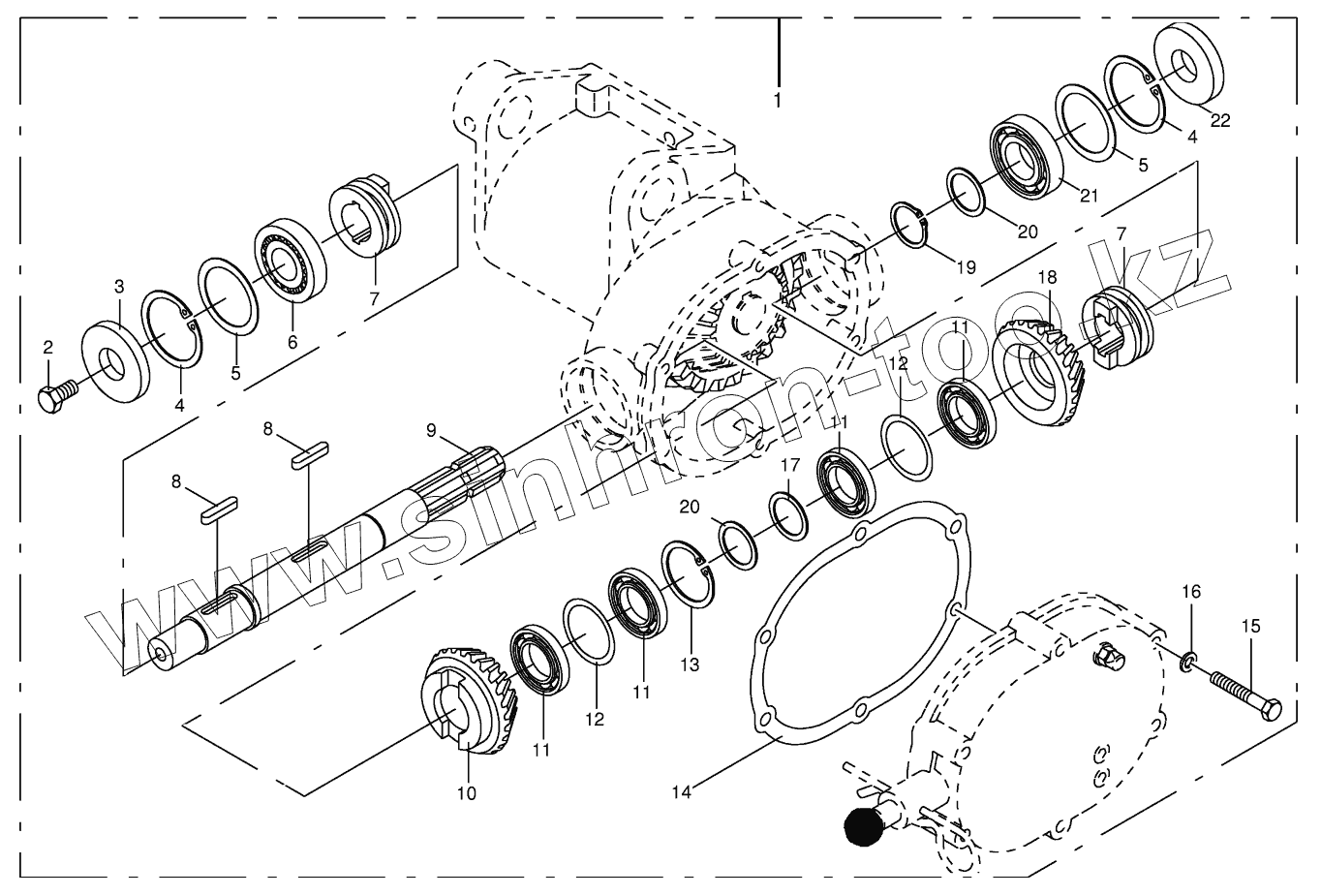

Каталог запасных частей к технике: KRONE AM 243CV. Gearbox and driven shaft

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
5
5
6
7
7
8
8
9
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
009261010 009261010 Oil-Id.-no.=1ltr
1 001394408 Indexing gear-cpl.
2 009006530 Hex head bolt
3 009363212 Radial-shaft sealing ring
4 009116680 Circlip
5 009109140 Shim ring
5 009109130 Shim ring
5 009109120 Shim ring
5 009109100 Shim ring
6 009321350 Taper roller bearing
7 001394262 Control dog
8 009150781 Fit-in key
9 001394375 Drive shaft
10 001393572 Bevel wheel
11 009301030 Grooved ball bearing
12 009109000 Shim ring
13 009116590 Circlip
14 001394420 Gasket
15 009014370 Hex head bolt
16 009099091 Detent edged washer
17 009111361 Shim ring
18 001393551 Bevel wheel
19 009115410 Circlip
20 009111340 Shim ring
20 009111330 Shim ring
20 009111320 Shim ring
20 009111300 Shim ring
21 009301370 Grooved ball bearing
22 009363371 Radial-shaft sealing ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
