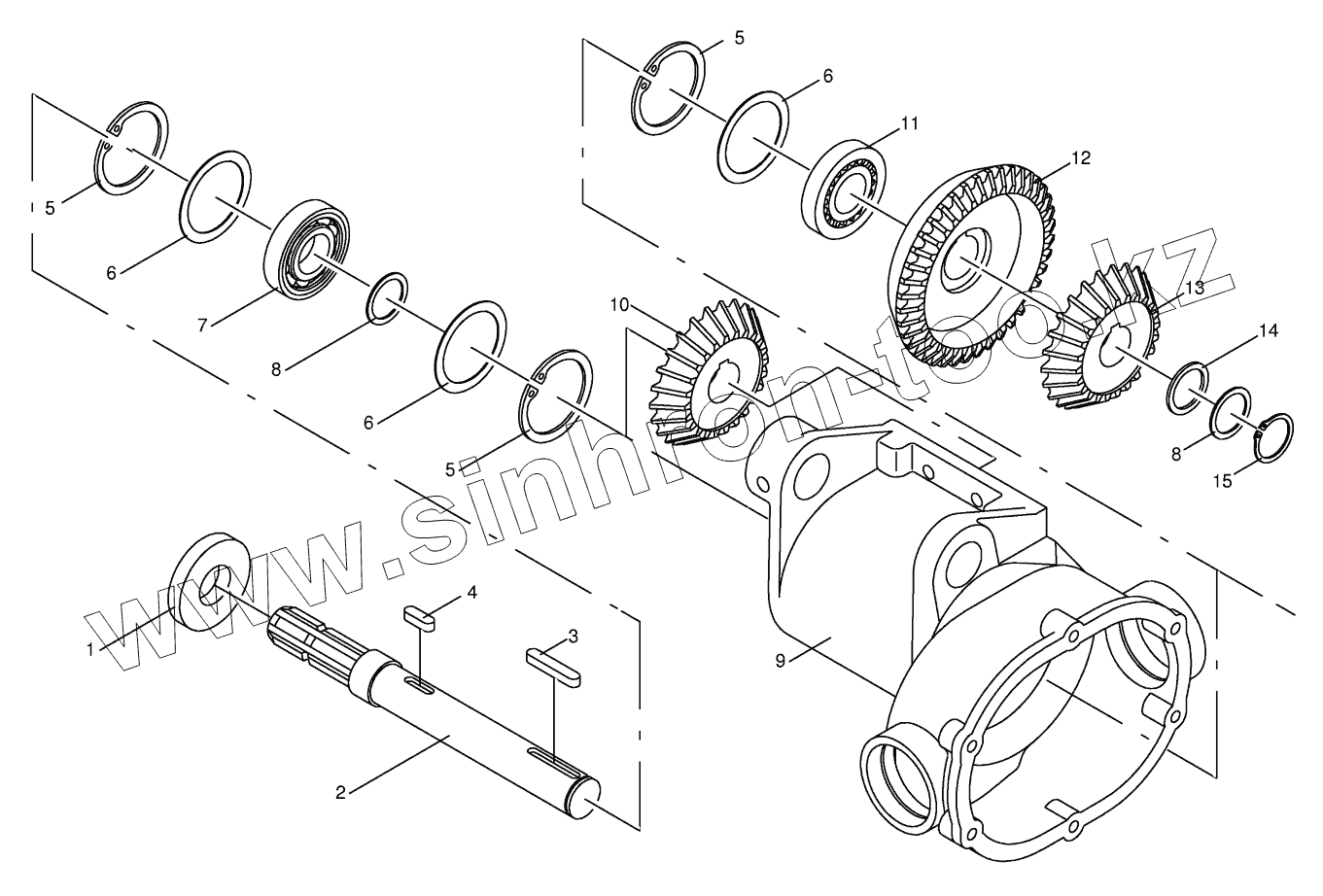

Каталог запасных частей к технике: KRONE AM 243CV. Gearbox and driving shaft

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
6
6
6
6
6
7
8
8
8
8
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 009363621 Radial-shaft sealing ring
2 001394360 Drive shaft
3 009153380 Fit-in key
4 009151080 Fit-in key
5 009116730 Circlip
6 009109650 Shim ring
6 009109640 Shim ring
6 009109630 Shim ring
6 009109620 Shim ring
6 009109600 Shim ring
7 009301670 Grooved ball bearing
8 009111300 Shim ring
8 009111340 Shim ring
8 009111330 Shim ring
8 009111320 Shim ring
9 001394390 Gearbox housing
10 001393070 Bevel wheel
11 009321770 Taper roller bearing
12 001393580 Bevel wheel
13 001393560 Bevel wheel
14 009107271 Supporting disc
15 009115410 Circlip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
