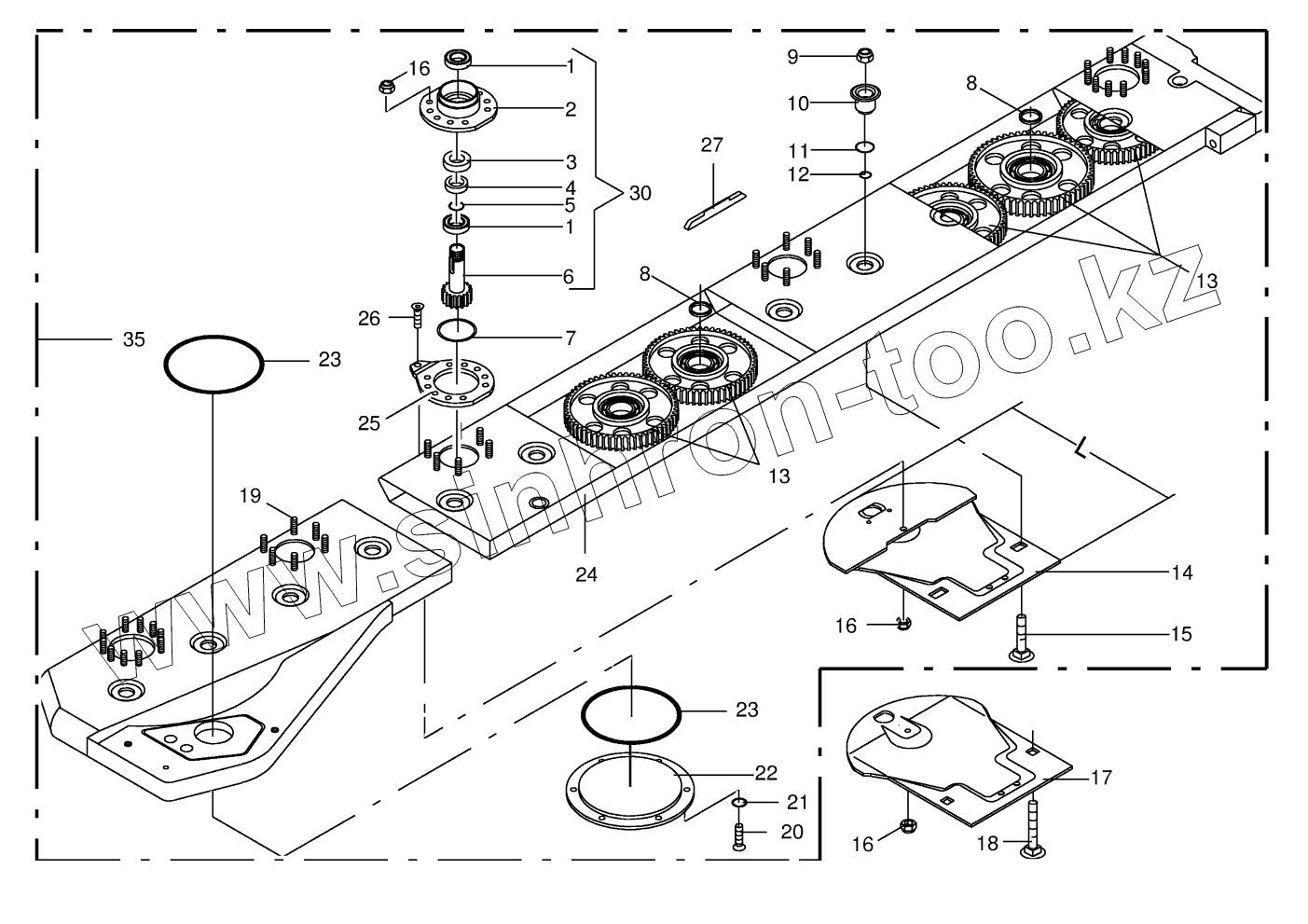

Каталог запасных частей к технике: KRONE AM 243CV. Cutter bar with bearings

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

8

9

10

11

12

13

13

14

15

16

16

16

17

18

19

20

21

22

23

23

24

24

25

26

26

30

35

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009305361		Grooved ball bearing
2	001444955		Bearing housing-10 hole
3	009361502		Radial-shaft sealing ring
4	001441403		Spacer ring
5	009375250		O-ring
6	001441397		Pinion
7	009375530		O-ring
8	001442384		Washer
9	009096050		Self-locking nut
10	001450953		Clamping piece
11	009375110		O-ring
12	009375231		O-ring
13	001391900		Spur gear
14	001392940		Skid
15	001449372		Coach bolt
16	009087580		Locknut
17	001392990		Wear skid
18	001449462		Coach bolt
19	009064321		Weld. pin
20	009040440		Countersunkscrew
21	009370040		O-ring
22	001456351		Cover
23	009375100		O-ring
24	001394020		Cutter bar
24	001394030		Cutter bar
25	001454830		Skid holder-10 hole
26	009040453		Countersunkscrew
26	009040473		Countersunkscrew
30	001445330		Bearing housing-10 hole
35	001395940		Cutter bar-cpl.
35	001395950		Cutter bar-cpl.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
