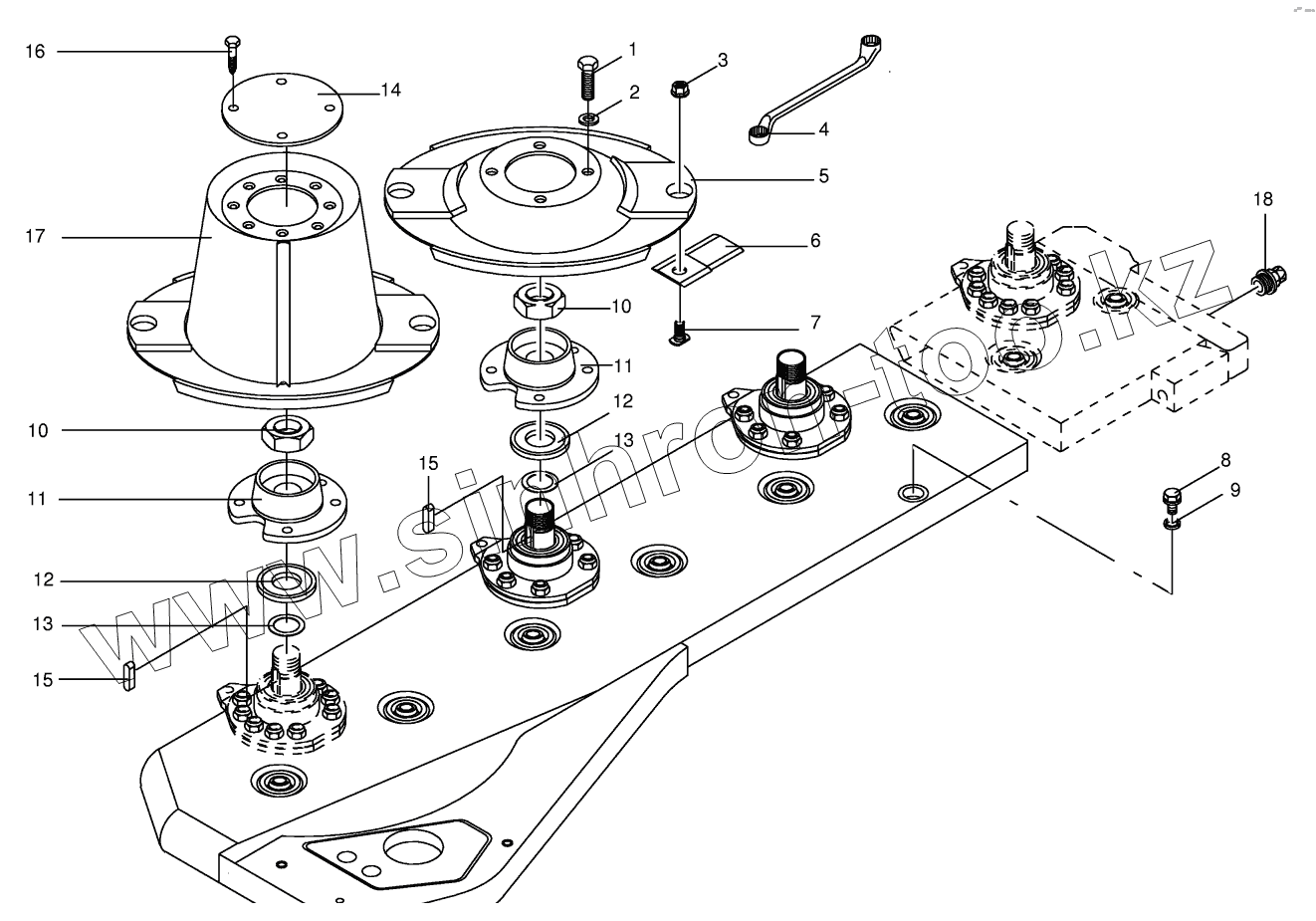

Каталог запасных частей к технике: KRONE AM 243. Cutter bar with blade fastening

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

12

13

13

14

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006320		Hex head bolt
2	009101111		Spring washer
3	009096021		Self-locking nut
4	009253032		Spanner key
5	001440595		Mower disc
6	001466902		Knife-left
6	001466912		Knife-right
7	001410535		Knife screw
8	009060071		Screw plug
9	009377210		Gasket ring
10	009085364		Hex nut
11	001441389		Rotor hub
12	009099350		Spring washer
13	009108630		Shim ring
14	001449433		Cover
15	009151050		Fit-in key
16	009069480		Self-tapping screw
17	001449471		Mower drum
18	009060390		Screw plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
