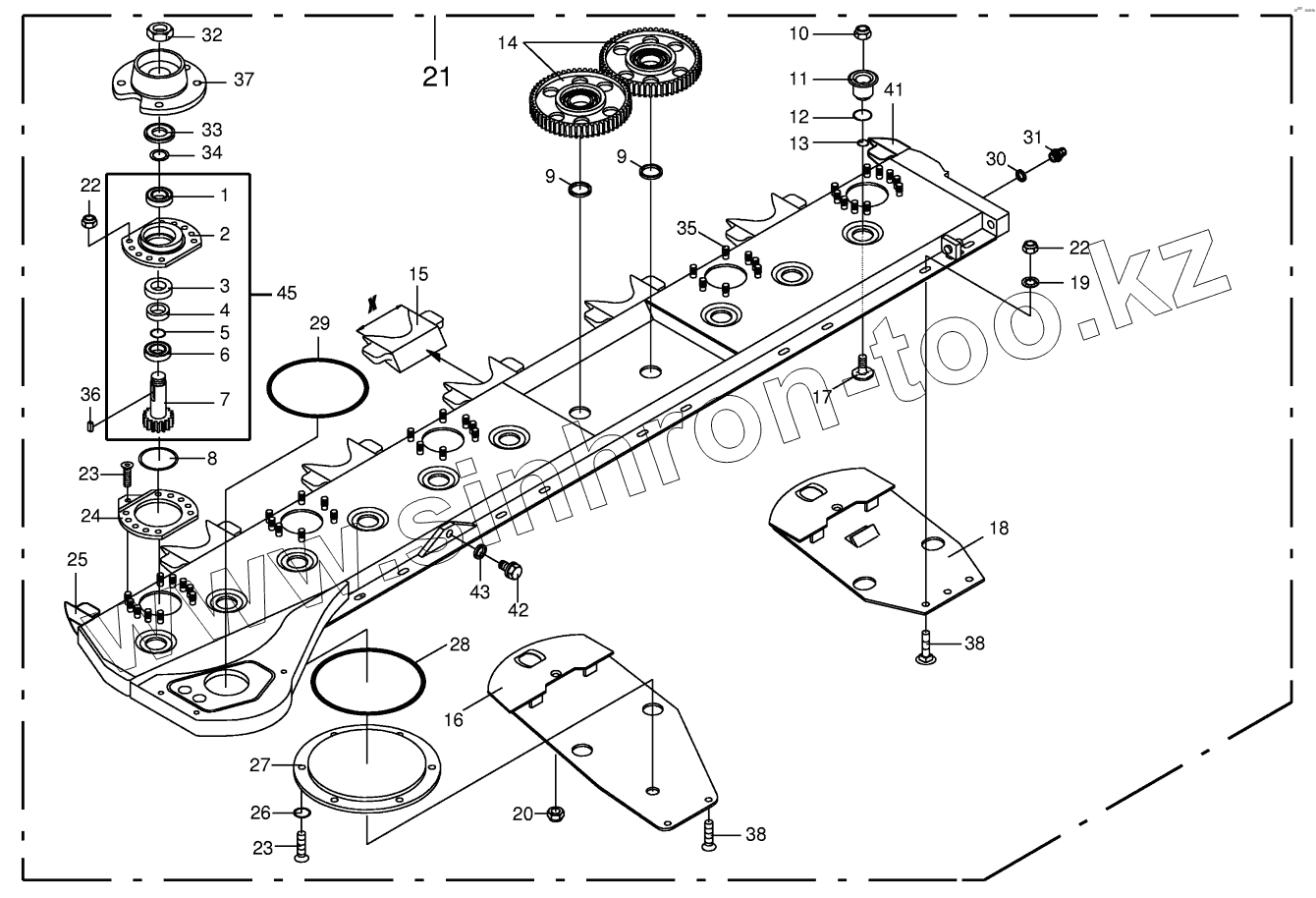

Каталог запасных частей к технике: KRONE AM 203CV, AM 243CV, AM 283CV. Cutter bar with bearings

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

18

19

20

21

21

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

41

42

43

45

Позиция на иллюстрации	Заводской номер детали		Название детали
009261010	009261010		Oil-Id.-no.=1ltr
1	009305660		Grooved ball bearing
2	001500423		Bearing housing-10 hole
3	009361502		Radial-shaft sealing ring
4	001463900		Spacer ring
5	009375250		O-ring
6	009305361		Grooved ball bearing
7	001500170		Pinion
8	009375530		O-ring
9	001442384		Washer
10	009096050		Self-locking nut
11	001450953		Clamping piece
12	009375110		O-ring
13	009375231		O-ring
14	001391900		Spur gear
15	001500390		Sheet edge
16	001500470		Skid-left
17	001501232		Coach bolt
18	001500290		Skid
18	001502690		Skid
19	009099101		Detent edged washer
20	009087580		Locknut
21	002500000		Cutter bar
21	001501780		Cutter bar
21	002514400		Cutter bar
22	009087010		Locknut
23	009040100		Countersunkscrew
24	001500280		Skid holder-10 hole
25	001502151		Sheet edge
26	009370011		O-ring
27	001456351		Cover
28	009375100		O-ring
29	009375950		O-ring
30	009377270		Gasket ring
31	009198111		Breather
32	009085364		Hex nut
33	001465040		Cover disc
34	009108641		Shim ring
35	009064391		Weld. pin
36	009151050		Fit-in key
37	001500410		Rotor hub
38	009040620		Countersunkscrew
41	001502053		Sheet edge-right
42	009060071		Screw plug
43	009377210		Gasket ring
45	001500430		Bearing housing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
