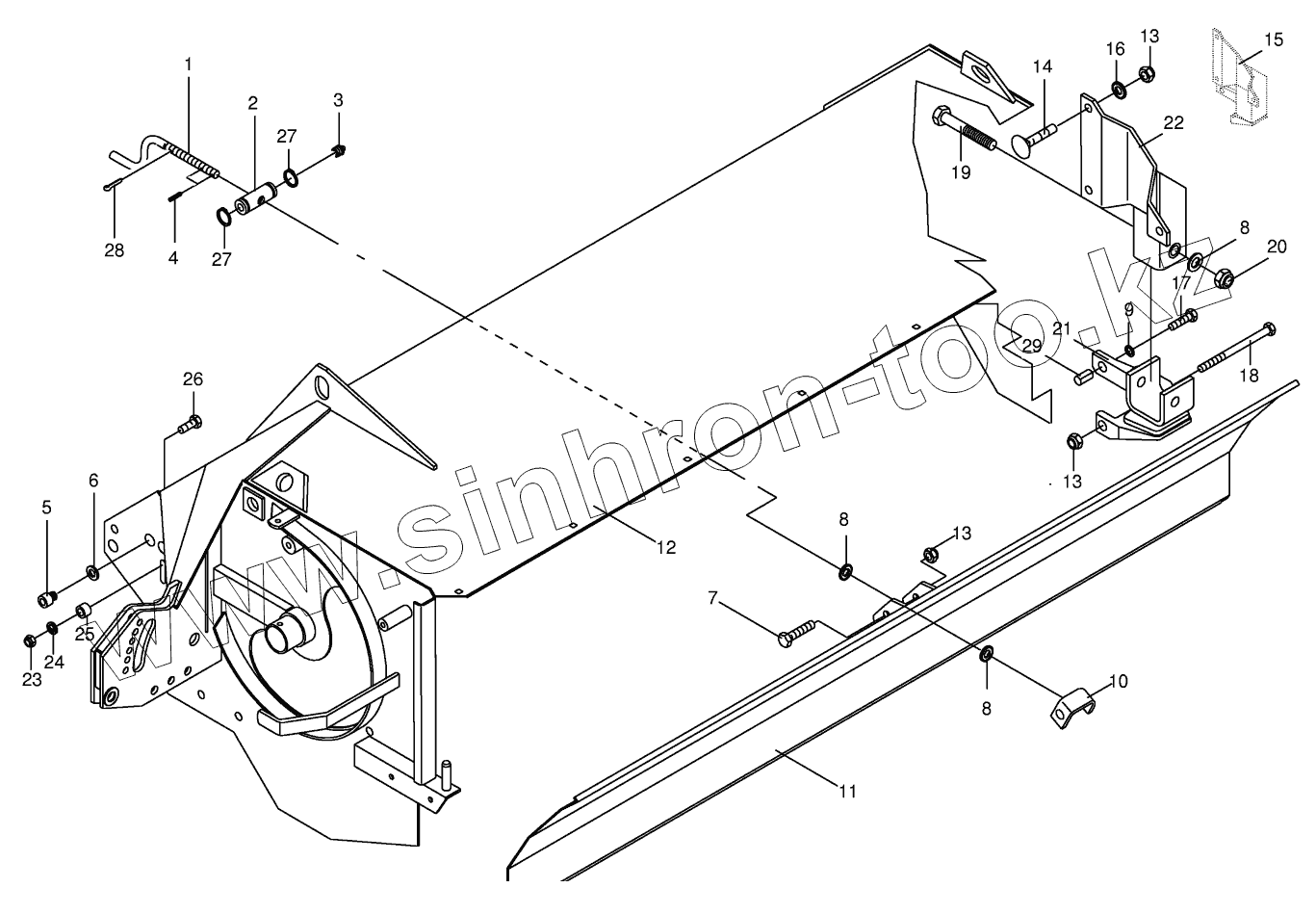

Каталог запасных частей к технике: KRONE AM 203CV, AM 243CV, AM 283CV. Conditioner with additional parts

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

10

11

11

11

12

12

12

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002505750		Handwheel
2	002503730		Coupling female
3	009191050		Grease niple
4	009126701		Roll pin
5	009032050		Allen screw
6	009100140		Spring washer
7	009011421		Hex head bolt
8	009105122		Washer
9	009099121		Detent edged washer
10	002505740		U-bow
11	001398520		Conditioning comb
11	001396070		Conditioning comb
11	001396140		Conditioning comb
12	001398440		Housing-on request only
12	001394450		Housing-on request only
12	001394460		Housing-on request only
13	009087161		Locknut
14	009053042		Coach bolt
15	001396350		Supporting tube
16	009103031		Washer
17	009006760		Hex head bolt
18	009011490		Hex head bolt
19	009011270		Hex head bolt
20	009087210		Locknut
21	001504450		Support bridle-below
22	001504470		Supporting tube-middle top
23	009087010		Locknut
24	009105061		Washer
25	002816341		Bushing
26	009014520		Hex head bolt
27	009115050		Circlip
28	009122871		Cotter pin
29	009125181		Roll pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
