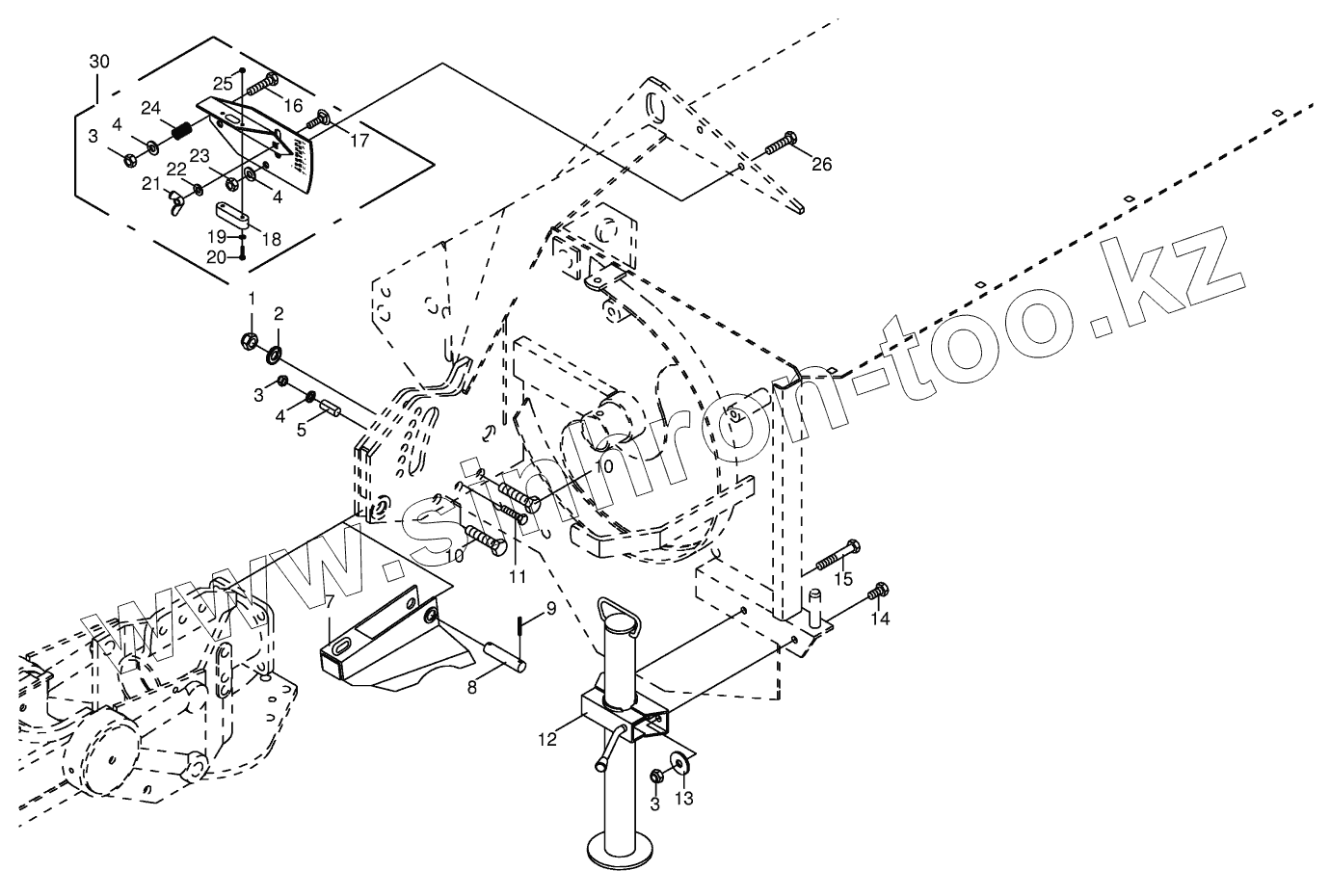

Каталог запасных частей к технике: KRONE AM 203CV, AM 243CV, AM 283CV. Beam/Conditioner installed

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

5

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009087161		Locknut
2	009106210		Washer
3	009087580		Locknut
4	009104140		Washer
5	009125260		Roll pin
7	001395200		Ratchet Lift
8	001434821		Pin
9	009126152		Roll pin
10	009011321		Hex head bolt
11	009014330		Hex head bolt
12	009386860		Jack stand
13	009103530		Washer
14	009006340		Hex head bolt
15	009014360		Hex head bolt
16	009014310		Hex head bolt
17	009047312		Coach bolt
18	009385140		Bolt-on spirit level
19	009103250		Washer
20	009002460		Hex head bolt
21	009094101		Nut
22	009104130		Washer
23	009082120		Hex nut
24	00520531		Pressure spring
25	009080061		Hex nut
26	009006380		Hex head bolt
30	001502130		Water level-assembled

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
