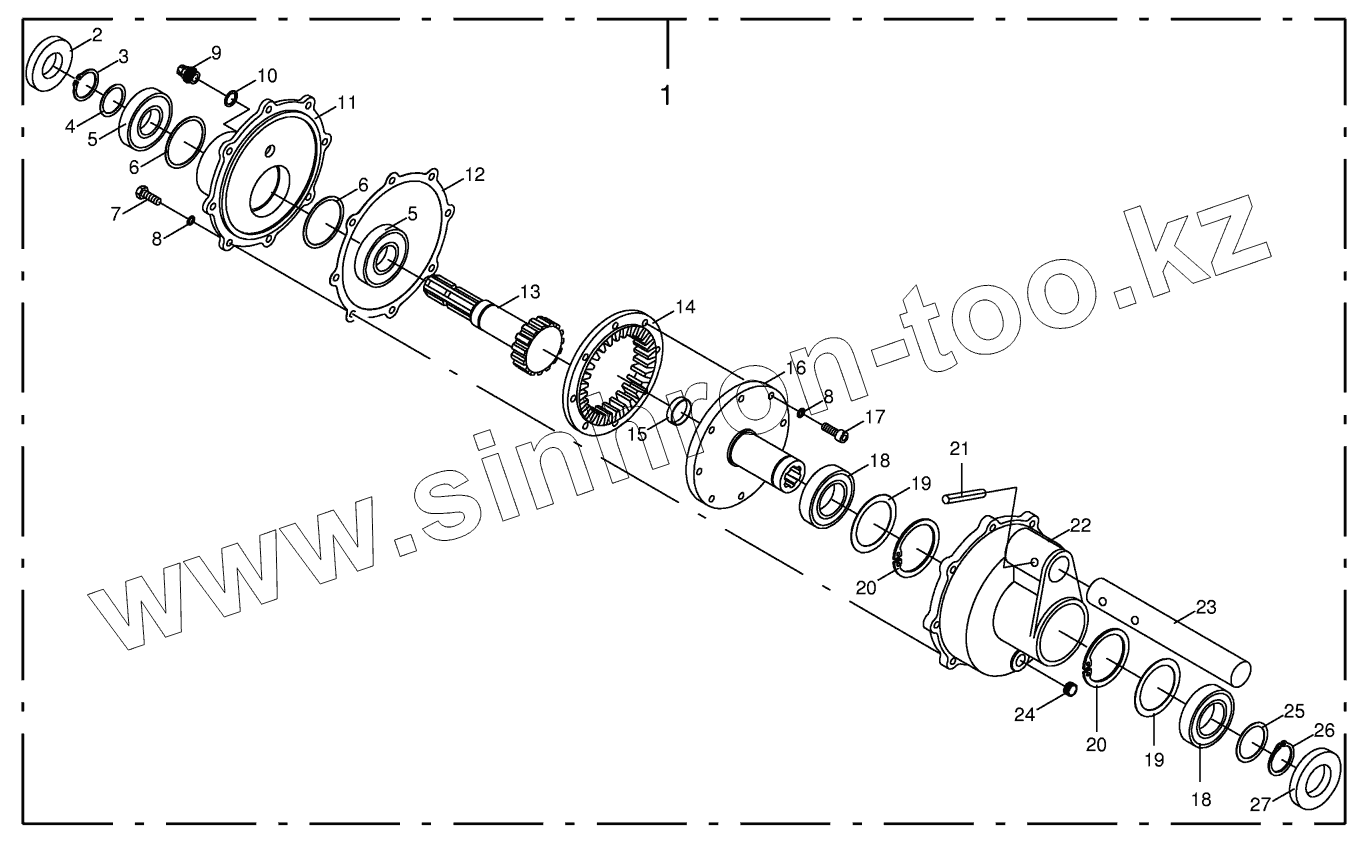

Каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Outer gearbox 1000 U/min
/12.gif)
1
2
3
4
4
4
5
5
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
20
21
21
22
23
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr | |
| 1 | 001399651 | Slip on gearbox | |
| 2 | 009363621 | Radial-shaft sealing ring | |
| 3 | 009115450 | Circlip | |
| 4 | 009108890 | Shim ring | |
| 4 | 009108900 | Shim ring | |
| 4 | 009108910 | Shim ring | |
| 5 | 009301380 | Grooved ball bearing | |
| 6 | 009110230 | Shim ring | |
| 6 | 009110241 | Shim ring | |
| 7 | 009006340 | Hex head bolt | |
| 8 | 009099091 | Detent edged washer | |
| 9 | 009198111 | Breather | |
| 10 | 009377270 | Gasket ring | |
| 11 | 001399720 | Gearbox housing | |
| 12 | 001399670 | Gasket | |
| 13 | 001399680 | Pinion | |
| 14 | 001399690 | Inner cogwheel | |
| 15 | 009252060 | Sealing cap | |
| 16 | 001399711 | Support | |
| 17 | 009031082 | Allen screw | |
| 18 | 009305400 | Grooved ball bearing | |
| 19 | 009109700 | Shim ring | |
| 19 | 009109740 | Shim ring | |
| 20 | 009116800 | Circlip | |
| 21 | 009126812 | Roll pin | |
| 21 | 009127802 | Roll pin | |
| 22 | 001399733 | Gearbox housing | |
| 23 | 001399660 | Gearbox axle | |
| 24 | 009060401 | Screw plug | |
| 25 | 009109000 | Shim ring | |
| 25 | 009109030 | Shim ring | |
| 25 | 009109040 | Shim ring | |
| 26 | 009115530 | Circlip | |
| 27 | 009363932 | Radial-shaft sealing ring |
