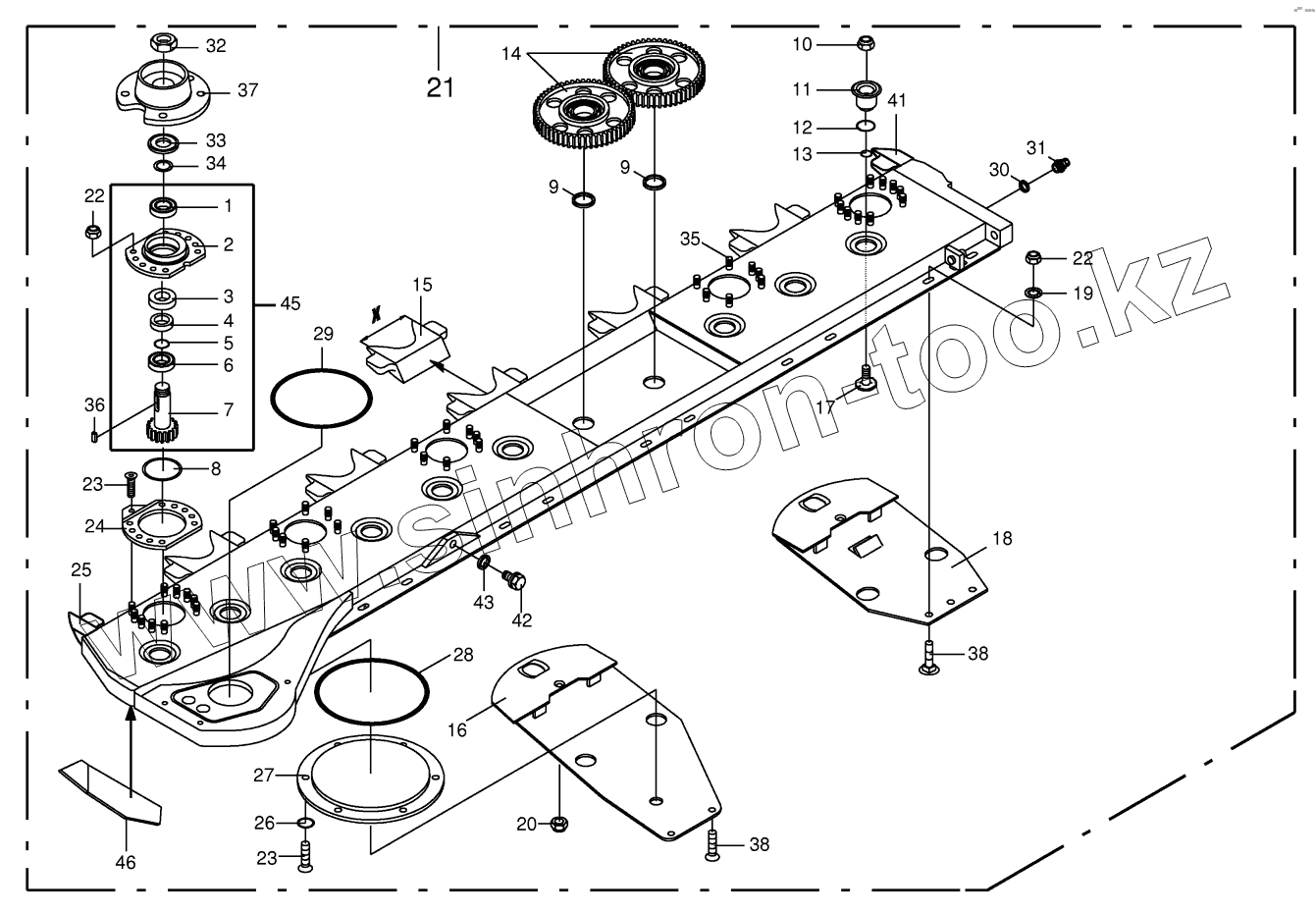

Каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Cutter bar with bearings

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

41

42

43

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
009261010	009261010		Oil-Id.-no.=1ltr
002302641	002302641		Bearing housing-10 hole, cpl.
1	009303431		Grooved ball bearing
1	009305660		Grooved ball bearing
2	001500423		Bearing housing-10 hole
2	001505034		Bearing housing-10 hole
3	009361502		Radial-shaft sealing ring
4	001463902		Spacer ring
5	009375250		O-ring
6	009305361		Grooved ball bearing
6	009303421		Grooved ball bearing
7	001500172		Pinion
8	009375530		O-ring
9	001442385		Washer
10	009096052		Self-locking nut
11	001450958		Clamping piece
12	009375110		O-ring
13	009375231		O-ring
14	001391901		Spur gear
15	001500396		Sheet edge
16	001500473		Skid-left
17	001501233		Coach bolt
18	001502691		Skid
19	009099101		Detent edged washer
20	009087580		Locknut
21	002500004		Cutter bar
21	002514403		Cutter bar
21	001501783		Cutter bar
22	009087010		Locknut
23	009040101		Countersunkscrew
24	001500285		Skid holder-10 hole
25	001502151		Sheet edge
26	009370011		O-ring
27	001456359		Cover
28	009375100		O-ring
29	009375950		O-ring
30	009377270		Gasket ring
31	009198111		Breather
32	009085364		Hex nut
33	001465041		Cover disc
34	009108641		Shim ring
35	009064391		Weld. pin
36	009151050		Fit-in key
37	001500417		Rotor hub
38	009040622		Countersunkscrew
41	001502053		Sheet edge-right
42	009060071		Screw plug
43	009377210		Gasket ring
45	001500430		Bearing housing
46	001502662		Wearing plate-left

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
