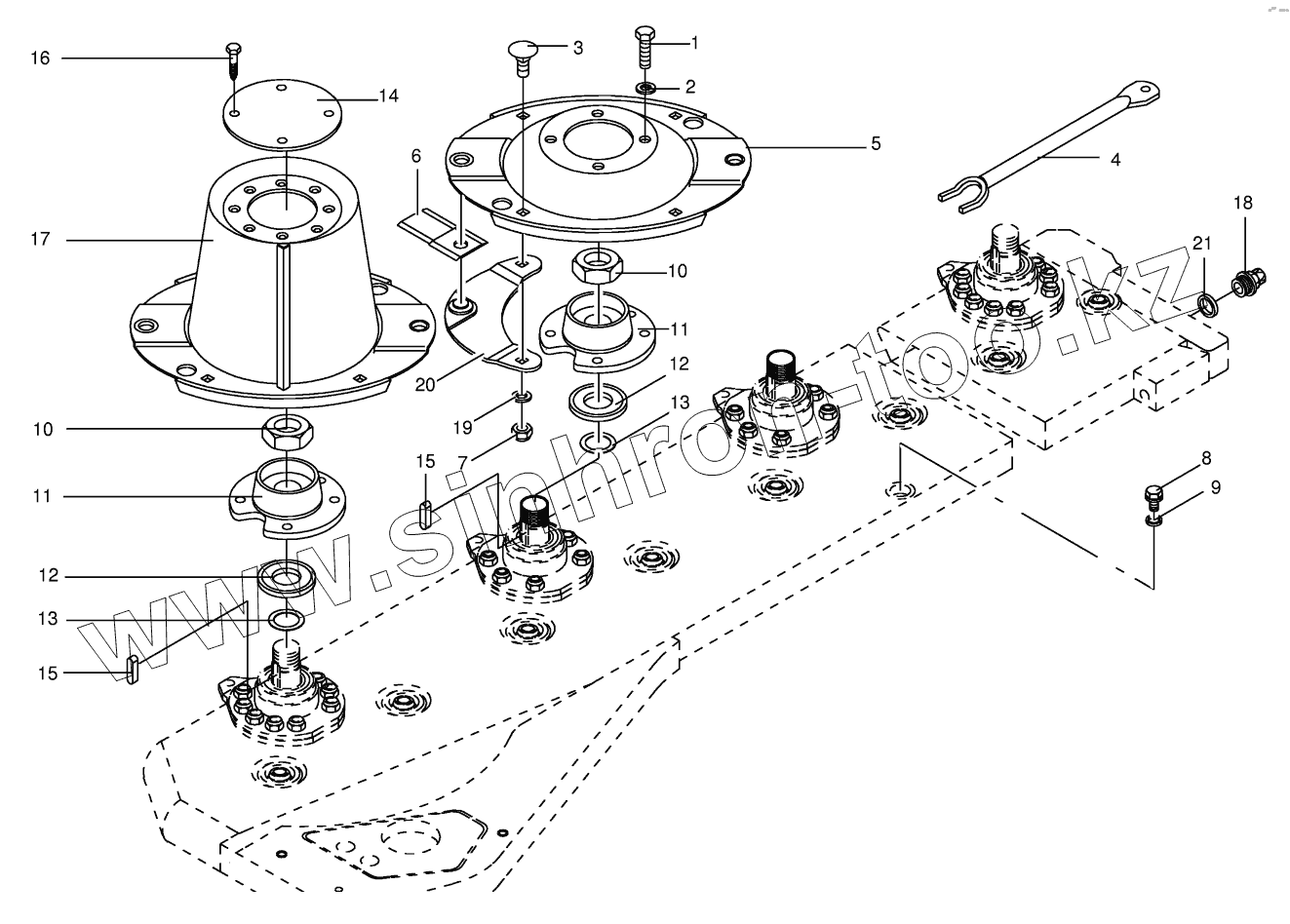

Каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Cutter bar with quick coupler

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

10

11

11

12

12

13

13

14

15

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006320		Hex head bolt
2	009101111		Spring washer
3	009047512		Coach bolt
4	001458080		Special key for blades
5	001458591		Mower disc
6	001466901		Knife-left
6	001466911		Knife-right
7	009087580		Locknut
8	009060071		Screw plug
9	009377210		Gasket ring
10	009085364		Hex nut
11	001441384		Rotor hub
12	009099350		Spring washer
13	009108630		Shim ring
14	001449432		Cover
15	009151050		Fit-in key
16	009069480		Self-tapping screw
17	001458600		Mower drum
18	009198111		Breather
19	009104140		Washer
20	001456231		Knife support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
