Каталог запасных частей к технике: KRONE AFL243RS. Hydraulics

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

5

5

5

5

6

7

8

9

9

10

11

13

14

15

16

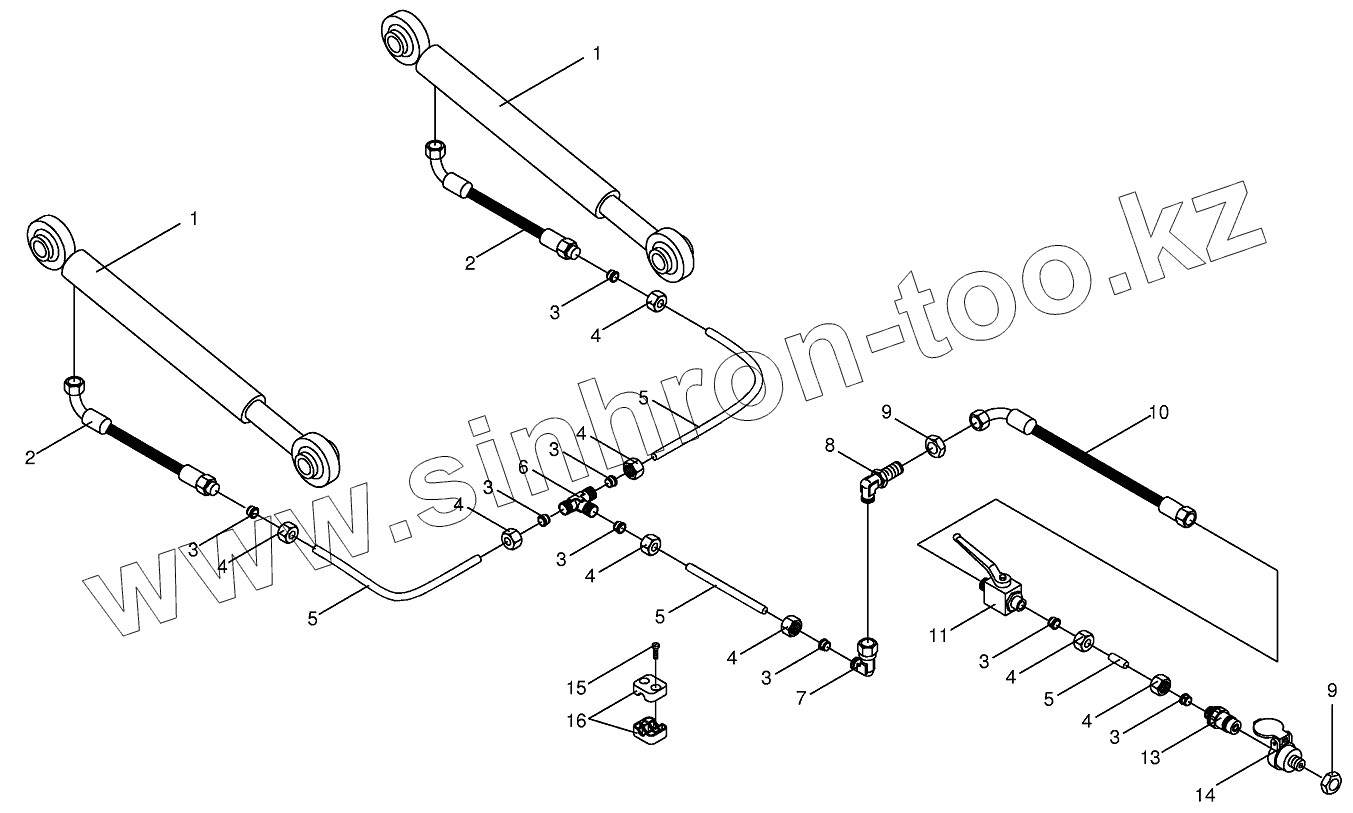

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001517801		Hydraulic cylinder
1	009214370		Sealing set
2	009210031		High pressure hose line
3	009210461		Cutting ring
4	009212060		Nozzle disc cap
5	Hydraulicline		Hydraulic line
6	009210711		T connector
7	009210671		Angle lug
8	009210891		Connector
9	009085241		Hex nut-low form
10	009210041		High pressure hose line
11	009211220		Ball cock
13	009211450		Connector plug
14	009210840		Plug retainer
15	009034771		Allen screw
16	009251071		Tube clamp-2 halves

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
