Каталог запасных частей к технике: KRONE AFL243RS. Cutter bar with blade fastening

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

5

6

6

6

7

7

8

8

8

9

10

11

12

13

14

15

16

17

19

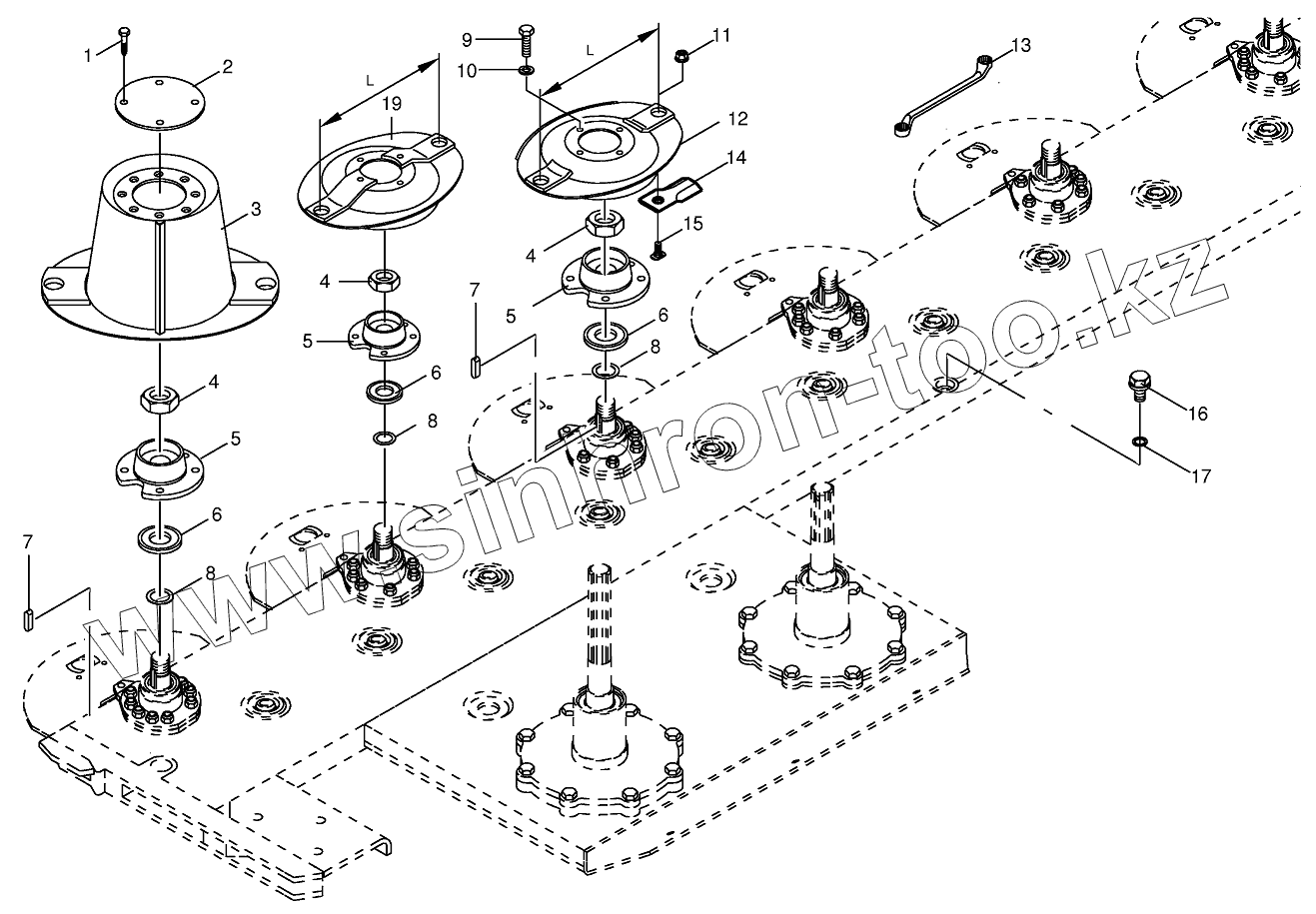

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009069480		Self-tapping screw
2	001449432		Cover
3	001396850		Mower drum
4	009085364		Hex nut
5	001441384		Rotor hub
6	009099350		Spring washer
7	009151050		Fit-in key
8	009108630		Shim ring
9	009006320		Hex head bolt
10	009099091		Detent edged washer
11	009096021		Self-locking nut
12	001396800		Mower disc
13	009253032		Spanner key
14	001398000		Knife
15	001410534		Knife screw
16	009060071		Screw plug
17	009377210		Gasket ring
19	001397300		Mower disc

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
