Каталог запасных частей к технике: KRONE ActiveMow R200. Main gearbox 540 U/min -green

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

4

5

5

6

7

7

7

7

8

9

10

11

12

13

14

14

15

16

17

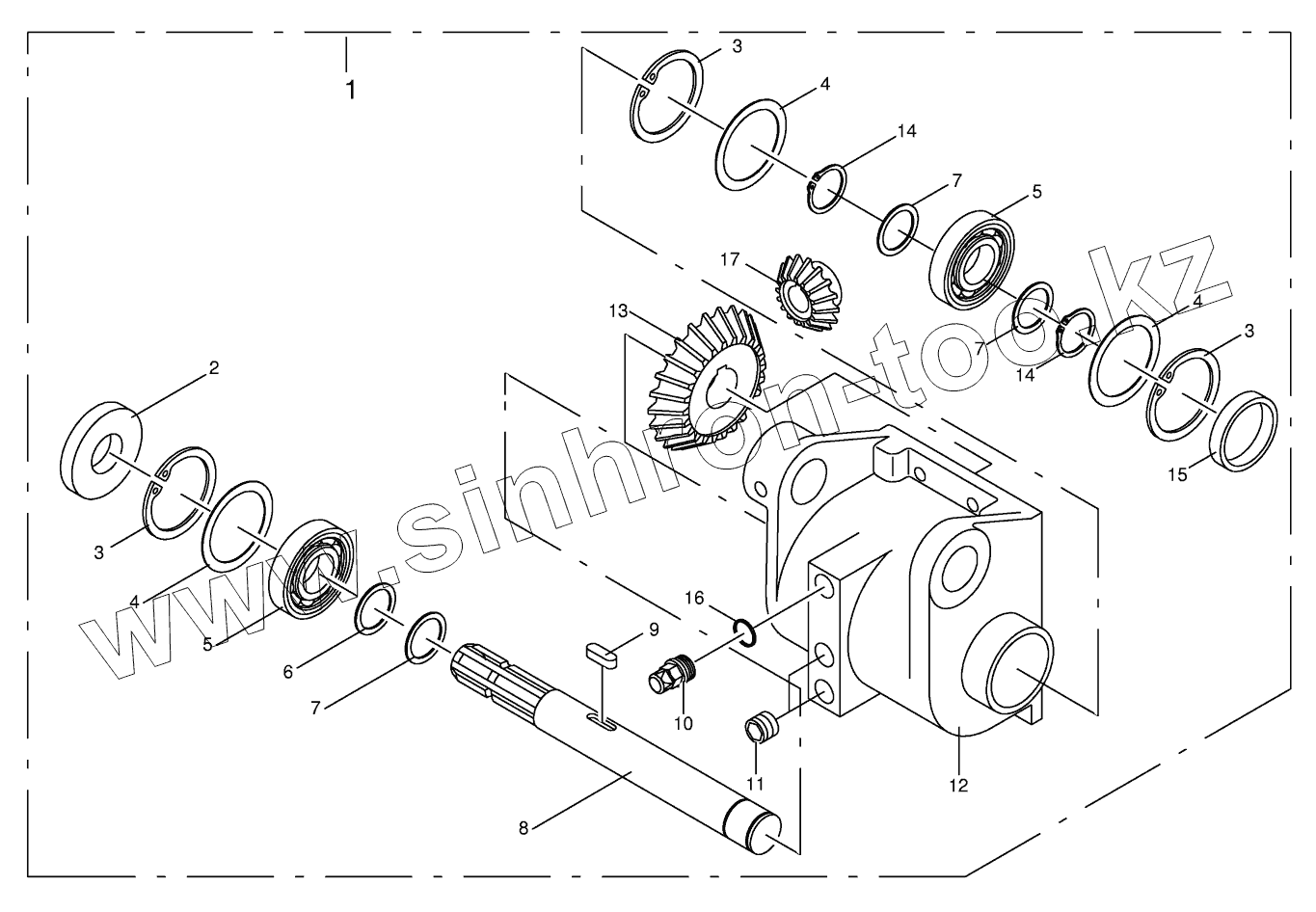

Позиция на иллюстрации	Заводской номер детали		Название детали
009261010	009261010		Oil-Id.-no.=1ltr
1	001500370		Main gearbox -cpl.
2	009363391		Radial-shaft sealing ring
3	009116730		Circlip
4	009109650		Shim ring
4	009109620		Shim ring
4	009109600		Shim ring
5	009301670		Grooved ball bearing
6	009107271		Supporting disc
7	009111361		Shim ring
7	009111320		Shim ring
7	009111300		Shim ring
8	001396623		Drive shaft
9	009151080		Fit-in key
10	009198111		Breather
11	009060401		Screw plug
12	001396617		Gearbox housing
13	001500002		Bevel wheel
14	009115410		Circlip
15	009252052		Sealing cap
16	009377270		Gasket ring
17	001500010		Bevel wheel

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
