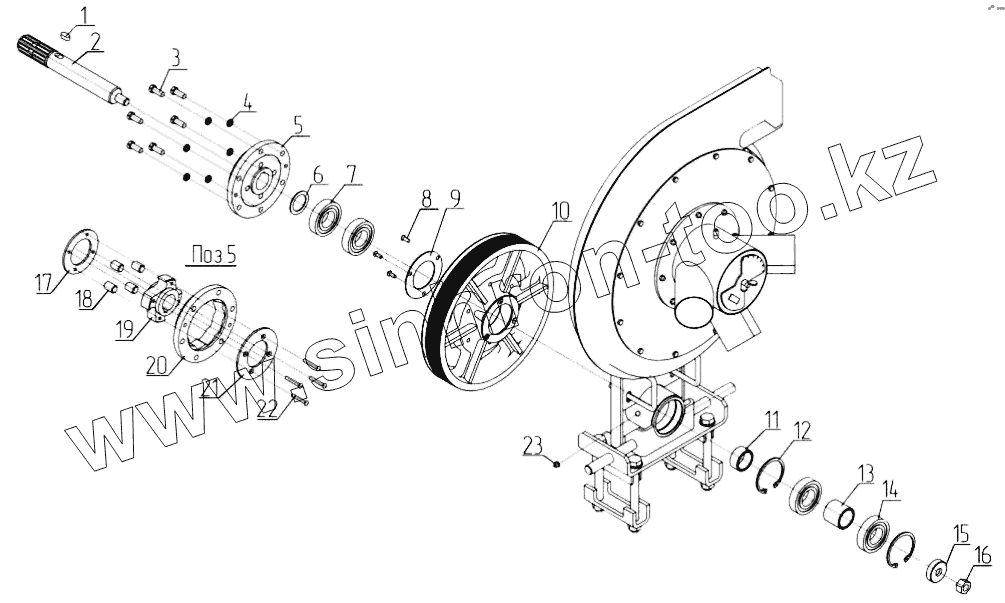

Каталог запасных частей к технике: Красная Звезда Веста-12. Вентилятор 509.046.6150А. Нижний вал
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шпонка10х8х20 | Шпонка 10х8х20 | |
| 2 | 509.046.6471 | Вал | |
| 3 | БолтМ10-6gх25.88.019 | Болт М10-6gх25.88.019 | |
| 4 | Шайба1065Г019 | Шайба 10.65Г.019 | |
| 5 | 509.046.1560 | Муфта | |
| 7 | 180207 | Подшипник ГОСТ8882 | |
| 8 | ВМ6-6gх16.58.019 | Винт ВМ6-6gх16.58.019 | |
| 9 | 509.046.4032 | Шайба | |
| 10 | 509.046.3540 | Шкив | |
| 11 | 509.046.8092-02 | Втулка | |
| 12 | W72PN-81/M-8511 | Кольцо | |
| 13 | 509.046.8092 | Втулка | |
| 14 | 160207 | Подшипник 160207 | |
| 15 | 509.046.6422-01 | Кольцо | |
| 16 | ГайкаМ16LH-6Н.6.019 | Гайка М16LH-6Н.6.019 | |
| 17 | Н021.09.013 | Шайба задняя | |
| 18 | Н021.09.002 | Ролик | |
| 19 | 509.046.694 | Обойма | |
| 20 | 509.046.693 | Обойма | |
| 21 | 509.046.4031 | Шайба | |
| 22 | Заклепка6х40.01.10 | Заклепка 6х40.01.10 | |
| 23 | Масленка1.2.Ц6хр | Масленка 1.2.Ц6хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
