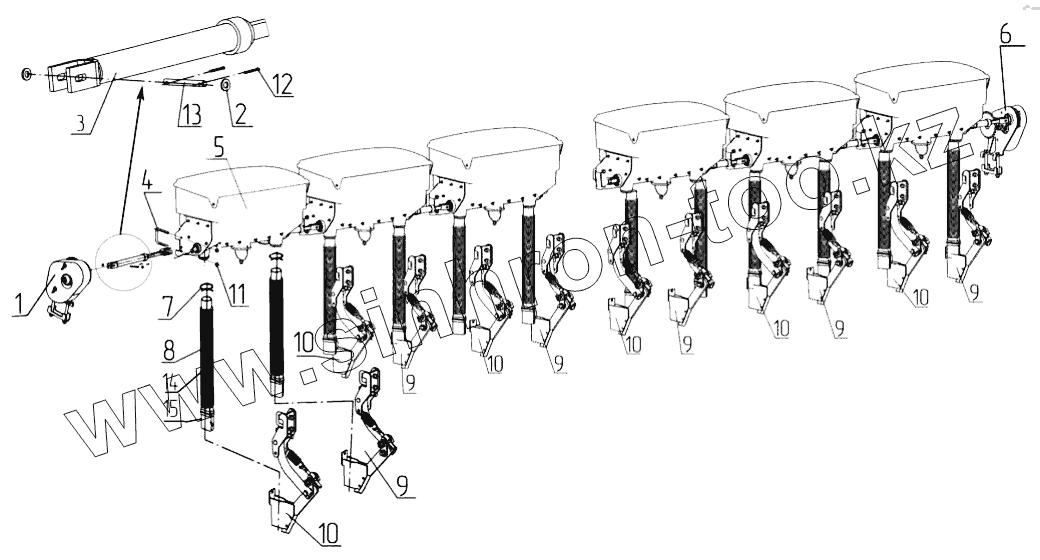

Каталог запасных частей к технике: Красная Звезда Веста-12. Туковысевающая система сеялки «Веста-12»
1
2
3
3
4
5
6
7
8
9
9
9
9
9
9
10
10
10
10
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 509.046.5740А-03 | Редуктор | |
| 2 | ШайбаС.6.01.10.019 | Шайба С.6.01.10.019 | |
| 3 | СУС00.1080 | Шарнир | |
| 4 | Скоба2М10х73х80/30.5.56Ц9хр | Скоба 2М10х73х80/30.5.56 Ц9хр | |
| 5 | 509.046.5010 | Аппарат туковысевающий | |
| 6 | 509.046.5740А-02 | Редуктор | |
| 7 | 509.046.6323 | Зажим | |
| 8 | Н042.13.000-01 | Тукопровод | |
| 9 | 509.046.2090-01 | Сошник туковый | |
| 10 | 509.046.2090 | Сошник туковый | |
| 11 | ГайкаМ10-8 | Гайка ISO 7042-М10-8 | |
| 12 | Шплинт2х16.019 | Шплинт 2х16.019 | |
| 13 | 509.046.6488 | Ось | |
| 14 | Труба46x360 | Труба 46x360 | |
| 15 | Н042.13.010 | Воронка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
