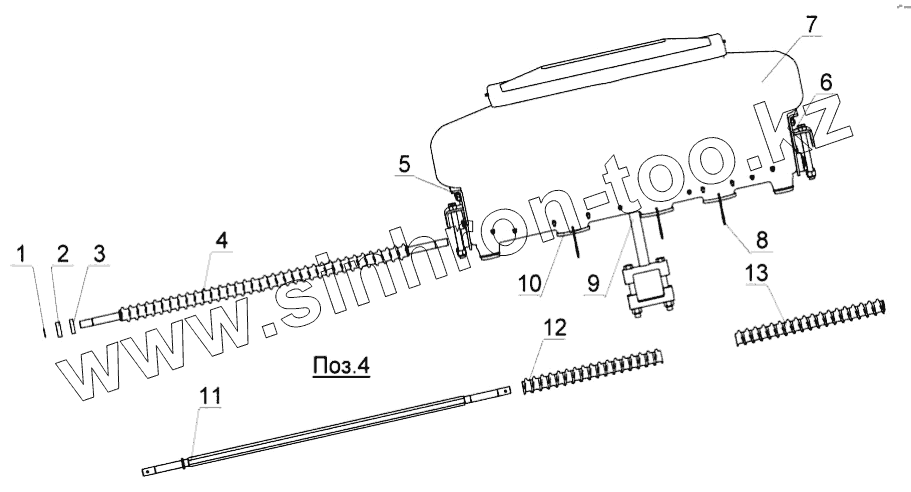

Каталог запасных частей к технике: Красная Звезда Вега-6 (8). Аппарат туковысевающий СУС 00.5200А-01
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КольцоА20 | Кольцо А20 | |
| 2 | 180104 | Подшипник | |
| 3 | Манжета1.1-20x40-3 | Манжета 1.1-20x40-3 | |
| 4 | СУС00.2230А-01 | Шнек | |
| 5 | СУС00.5140 | Кронштейн | |
| 6 | СУС00.5140-01 | Кронштейн | |
| 7 | Бункер | Бункер | |
| 8 | СТЯ01.607 | Скоба | |
| 9 | СУС00.5130 | Опора | |
| 10 | 509.046.0031 | Пробка | |
| 11 | СУС00.6024А | Вал | |
| 12 | 509.046.0035 | Сектор | |
| 13 | 509.046.0035-01 | Сектор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
