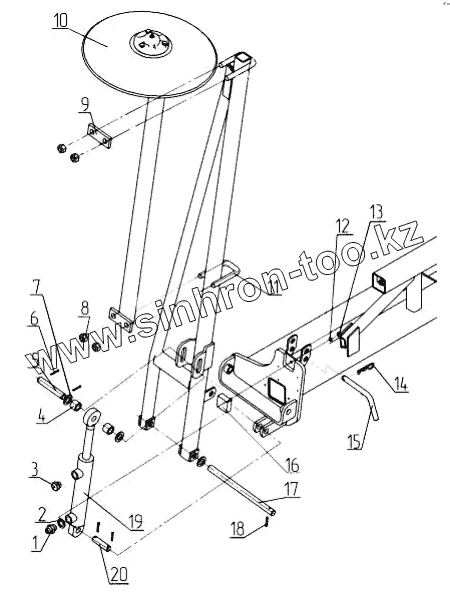

Каталог запасных частей к технике: Красная Звезда УПС-8 (Веста-8). Маркер. Штанга правая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СУС00.682 | Дроссель | |
| 2 | КУН01.007 | Шайба | |
| 3 | Н036.77000 | Сапун | |
| 4 | СУС00.841 | Втулка | |
| 5 | 509.046.6383-01 | Ось | |
| 6 | Шплинт4х28.019 | Шплинт 4х28.019 | |
| 7 | ШайбаС.20.01.10.019 | Шайба С.20.01.10.019 | |
| 8 | ГайкаISO7042-М16-8 | Гайка М16-8 | |
| 9 | С84.701-08 | Планка | |
| 10 | СУПА00.2070 | Удлинитель | |
| 11 | Скоба2М16х61х115/35.56.Ц9хр | Скоба 2М16х61х115/35.56.Ц9хр | |
| 12 | Шайба8.65Г.019 | Шайба 8.65Г.019 | |
| 13 | ГайкаМ8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 14 | С54.602-01 | Шплинт пружинный (477310267808) | |
| 15 | СМЕ20.602-01 | Штырь | |
| 16 | 509.046.5620 | Упор | |
| 17 | 509.046.6378 | Ось | |
| 18 | Шплинт5х28.019 | Шплинт 5х28.019 | |
| 19 | МЦ40/25x160-4.11Т | Гидродроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
