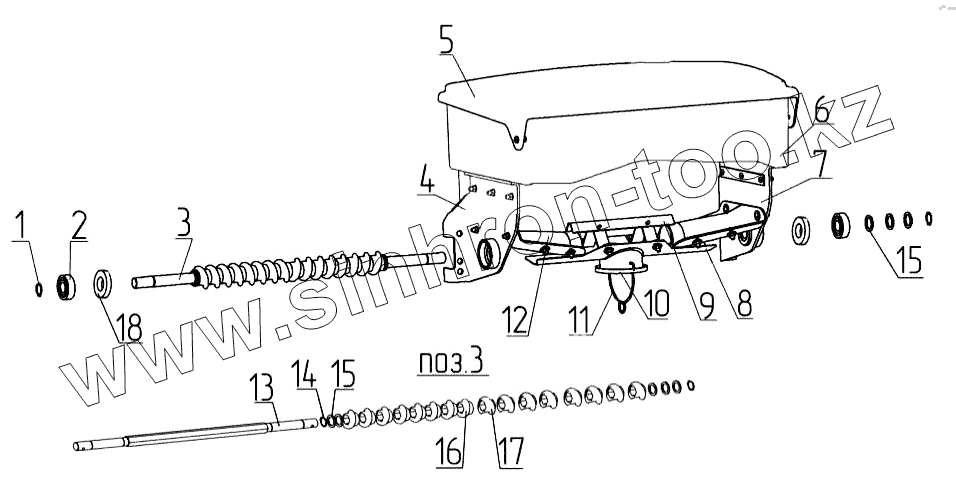

Каталог запасных частей к технике: Красная Звезда УПС-8 (Веста-8). Аппарат туковысевающий 509.046.5010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КольцоА20 | Кольцо А20 | |
| 2 | 180204 | Подшипник ГОСТ8882 | |
| 3 | 509.046.4990 | Шнек | |
| 4 | 509.046.4980А | Корпус | |
| 5 | 509.046.0041 | Крышка | |
| 6 | 509.046.0038 | Корпус | |
| 7 | 509.046.4980А-01 | Корпус | |
| 8 | 509.046.4431 | Дно | |
| 9 | 509.046.4970 | Козырёк | |
| 10 | 509.046.0031 | Пробка | |
| 11 | СТЯ01.607 | Скоба | |
| 12 | 509.046.0032 | Козырёк | |
| 13 | 509.046.6322 | Вал | |
| 14 | КольцоА20 | Кольцо А20 | |
| 15 | 509.046.4425 | Шайба | |
| 15 | 509.046.4425 | Шайба | |
| 16 | 509.046.0035 | Сектор | |
| 17 | 509.046.0035-01 | Сектор | |
| 18 | Манжета1.1-20x40-3 | Манжета 1.1-20x40-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
