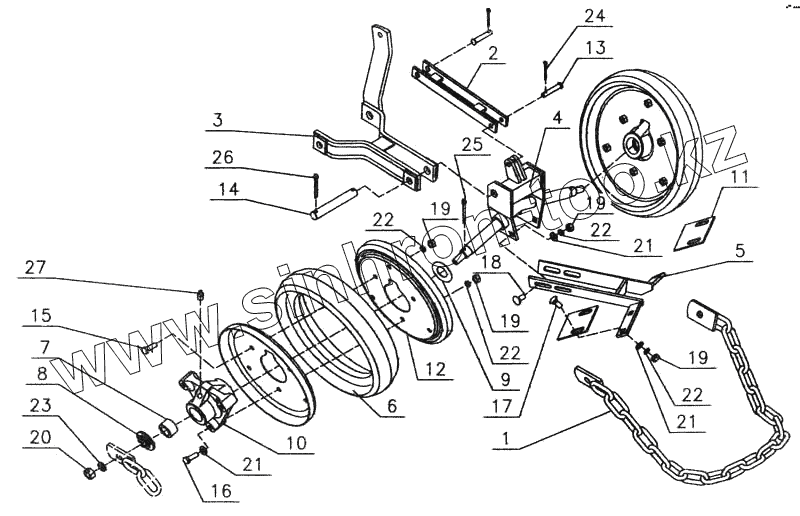

Каталог запасных частей к технике: Красная Звезда УПС-12. Каток прикатывающий 509.046.1380
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
21
21
22
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СУПА 00.261 ОЭ | Шлейф | |
| 2 | 509.046.1220 | Поводок | |
| 3 | 509.046.1240 | Поводок | |
| 4 | 509.046.1330 | Кронштейн | |
| 5 | 509.046.1460 | Чистик | |
| 6 | Н-041.19.003 | Обод РТМ-А23.2.041-79 | |
| 7 | 45-6800054 | Втулка | |
| 8 | Н-041.09.201 | Шайба | |
| 9 | Н 109.03.402 | Шайба | |
| 10 | 509.046.206-01 | Ступица | |
| 11 | 509.046.493 | Чистик | |
| 12 | СУПК 00.4028 | Диск | |
| 13 | 509.046.667 | Штырь | |
| 14 | 509.046.669 | Ось | |
| 15 | Болты М8-6gх16.58.019 ГОСТ 7796-70 | Болты М8-6gх16.58.019 ГОСТ 7796-70 | |
| 16 | Болты М8-6gх50.58.019 ГОСТ 7796-70 | Болты М8-6gх50.58.019 ГОСТ 7796-70 | |
| 17 | Болты М8-20х58.019 ГОСТ 7802-81 | Болты М8-20х58.019 ГОСТ 7802-81 | |
| 18 | Болты М8-25х58.019 ГОСТ 7802-81 | Болты М8-25х58.019 ГОСТ 7802-81 | |
| 19 | Гайки М8-6Н.6.019 ГОСТ 5915-70 | Гайки М8-6Н.6.019 ГОСТ 5915-70 | |
| 20 | Гайки М12-6Н.6.019 ГОСТ 5915-70 | Гайки М12-6Н.6.019 ГОСТ 5915-70 | |
| 21 | Шайба С8 01.10.019 ГОСТ 11371-78 | Шайба С8 01.10.019 ГОСТ 11371-78 | |
| 22 | Шайбы 8 65Г 019 ГОСТ 6402-70 | Шайбы 8 65Г 019 ГОСТ 6402-70 | |
| 23 | Шайбы 12 65Г 019 ГОСТ 6402-70 | Шайбы 12 65Г 019 ГОСТ 6402-70 | |
| 24 | Шплинты 4х18.019 ГОСТ 397-79 | Шплинты 4х18.019 ГОСТ 397-79 | |
| 25 | Шплинты 4х32.019 ГОСТ 397-79 | Шплинты 4х32.019 ГОСТ 397-79 | |
| 26 | Шплинты 5х25.019 ГОСТ 397-79 | Шплинты 5х25.019 ГОСТ 397-79 | |
| 27 | Масленка 1.2 Ц6хр ГОСТ19853-74 | Масленка 1.2 Ц6хр ГОСТ19853-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
