Каталог запасных частей к технике: Красная Звезда СЗТ-3,6А. Редуктор травяной СЕТ 00.480
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19

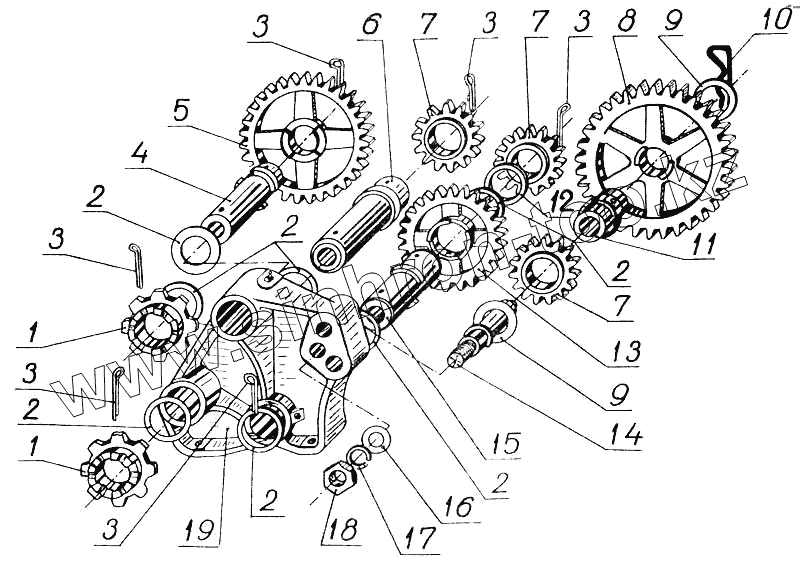

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ.00.211 | Звездочка | |
| 2 | С 80.407-06 | Шайба | |
| 3 | 6,3х50.019 ГОСТ 397-88 | Шплинт | |
| 4 | СЗГ.00.122 | Втулка | |
| 5 | СУЛ.102-Б | Колесо зубчатое | |
| 6 | СЕТ-00.105 | Втулка | |
| 7 | СУВ-104-А | Колесо зубчатое | |
| 8 | СУЛ.103В | Зубчатка | |
| 9 | 22х2.01.10.019 ГОСТ 11371-78 | Шайба | |
| 10 | С54.602-01 | Шплинт пружинный (477310267808) | |
| 11 | СЗГ.00.118 | Втулка | |
| 12 | СЕТ-00.802 | Шайба | |
| 13 | СУЛ.109-А | Колесо зубчатое | |
| 14 | СЗГ 00.665 | Ось | |
| 15 | СЕТ.00.111 | Втулка | |
| 16 | 20.01.10.019 ГОСТ 11371-78 | Шайба | |
| 17 | 20 65Г 019 ГОСТ 6402-70 | Шайба | |
| 18 | М20-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 19 | СЕТ-00.490 | Рамка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
