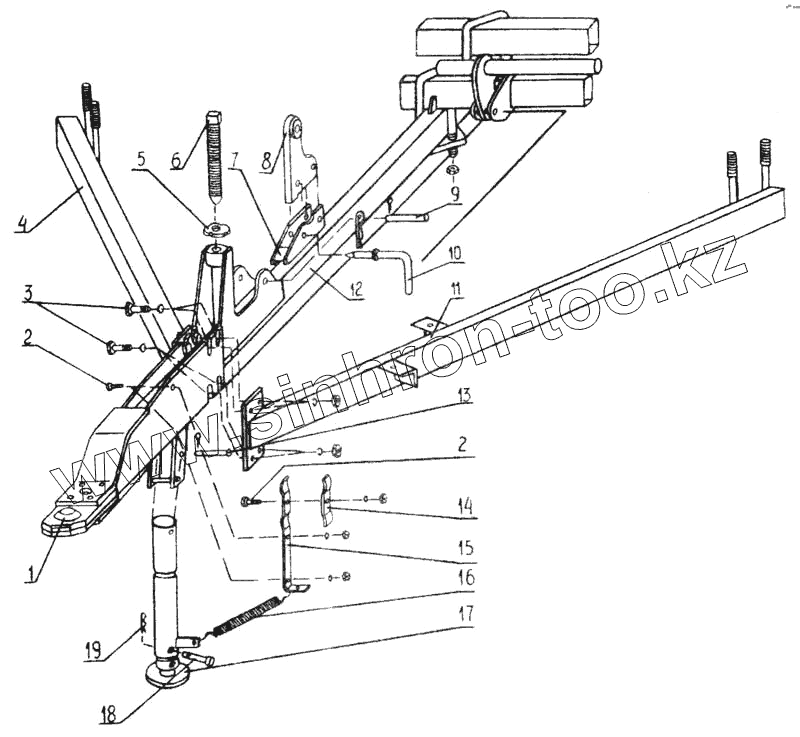

Каталог запасных частей к технике: Красная Звезда СЗТ-3,6А. Прицепное устройство
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ.00.302-А | Шарнир | |
| 2 | М10-6gх30.58.019 ГОСТ 7796-70 | Болт | |
| 3 | М16-6gх45.66.019 ГОСТ 7796-70 | Болт | |
| 4 | СЗГ.00.430 | Сница | |
| 5 | М27-6Н.04.019 ГОСТ 2526-70 | Гайка | |
| 6 | СЗГ.00.619 | Винт | |
| 7 | СЗГ.00.490 | Рычаг | |
| 8 | СЗГ.00.480 | Кронштейн | |
| 9 | С4.605-02 | Штырь | |
| 10 | СЗГ 00.470 | Штырь | |
| 11 | СЗГ.00.410 | Сница | |
| 12 | СЗГ.00.1180 | Сница | |
| 13 | С4.605-01 | Штырь | |
| 14 | СШП-00.516 | Накладка | |
| 15 | СЗГ 00.546 | Подставка | |
| 16 | 552.7.008 | Пружина | |
| 17 | СЗГ.00.1650 | Подставка | |
| 18 | С4.603-02 | Штырь | |
| 19 | Н-126.13.623 | Шплинт пружинный (479163316400) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
